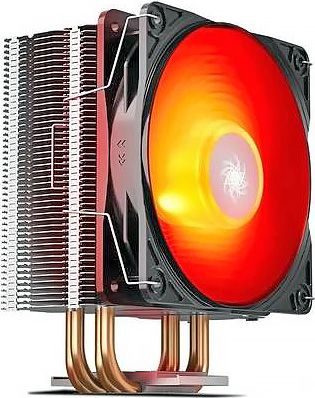

Что такое тепловые трубки у системы охлаждения процессора и видеокарты

Одним из эффективных методов отвода тепла от центральных процессоров и графических процессоров являются тепловые трубки, изготовленные из меди. Высокая теплопроводность данного материала обеспечивает оптимальное выполнение данной функции.

Теплосъёмные элементы трубок имеют плоскую форму, что увеличивает площадь контакта и улучшает теплообмен. Внутри трубок поддерживается пониженное давление, что снижает температуру кипения жидкости до уровня ниже 100 °C. Это предотвращает перегрев процессора.

Увеличение количества тепловых трубок способствует улучшению охлаждения. Также важным параметром является объём жидкости в трубках. При большом объёме жидкости процесс парообразования менее интенсивен, что приводит к более высокой общей температуре системы. Недостаточное количество жидкости может привести к её полному переходу в газообразное состояние при достижении определённой температуры процессора, что также может вызвать перегрев.

Для повышения эффективности конденсации внутренняя поверхность трубок имеет пористую структуру, что увеличивает внутреннюю площадь и, как следствие, интенсивность конденсации, а также общую эффективность охлаждения. Далее тепло от трубок передаётся радиатору и рассеивается воздушным потоком, создаваемым вентилятором. Конденсированная жидкость возвращается в теплосъёмник, обеспечивая непрерывность процесса.

Принцип работы тепловых трубок схож с испарительной камерой, однако такие системы охлаждения занимают больше пространства.
