Быстрозажимной патрон в шуруповерте: как устроен и для чего нужен

Быстрозажимной патрон для оперативной замены оснастки без использования ключа

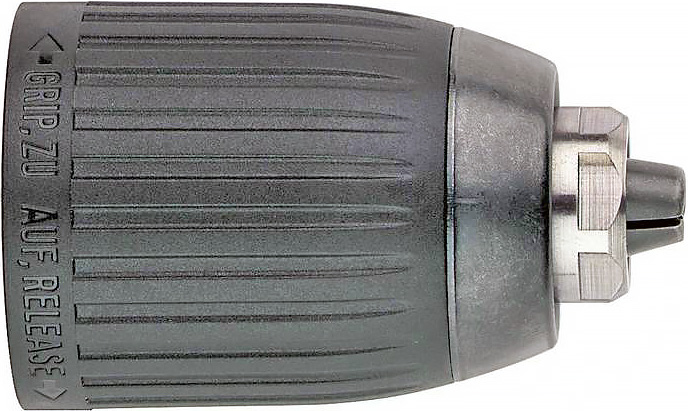

Быстрозажимной патрон представляет собой устройство, предназначенное для оперативной замены оснастки на ручном инструменте без необходимости применения специального ключа. Конструкция данного типа патрона характеризуется простотой и надежностью в эксплуатации. Существует два основных типа быстрозажимных патронов: одно- и двухмуфтовые.

Одномуфтовый быстрозажимной патрон включает следующие основные компоненты:

1. Втулка

2. Основание

3. Подвижные губка

4. Подшипниковая шайба

5. Запорная гайка

Втулка патрона может быть изготовлена из металла или пластика. Внешняя поверхность втулки часто имеет рифленую текстуру для обеспечения удобного захвата рукой.

Двухмуфтовый быстрозажимной патрон отличается наличием дополнительной втулки, предназначенной для фиксации патрона обеими руками. В процессе замены оснастки роль блокиратора вала выполняет дополнительная муфта.

Если инструмент оснащен функцией блокировки шпинделя, то наличие этой функции является предпочтительным при использовании одно-муфтового быстрозажимного патрона. В этом случае для замены оснастки достаточно одной руки.

При установке оснастки в губки патрона необходимо вращать втулку до упора. Качественные патроны издают характерный звук "храпа" или "треска" при затягивании.

Недостатком быстрозажимных патронов является их ограниченный срок службы. Со временем они могут начать слабо удерживать оснастку с круглым хвостовиком. Однако этот недостаток не характерен для профессиональных моделей высокого класса.
