Каждый мастер, приступающий к самостоятельной установке межкомнатных дверей, неизбежно сталкивается с задачей сопряжения полотна и коробки. Попытки выполнить эту работу старыми кустарными методами часто оборачиваются испорченными дорогостоящими материалами и перекосами конструкции. Чтобы фурнитура сидела идеально, а зазоры выглядели монолитно, необходимо полностью исключить человеческий фактор на этапе выборки древесины. Добиться заводской точности в условиях обычной квартиры или строящегося дома вполне реально, если использовать правильный подход и жестко фиксируемые направляющие.
С какими скрытыми проблемами сталкивается мастер при подготовке дверных полотен
Повреждение декоративного покрытия эмали при кустарной разметке

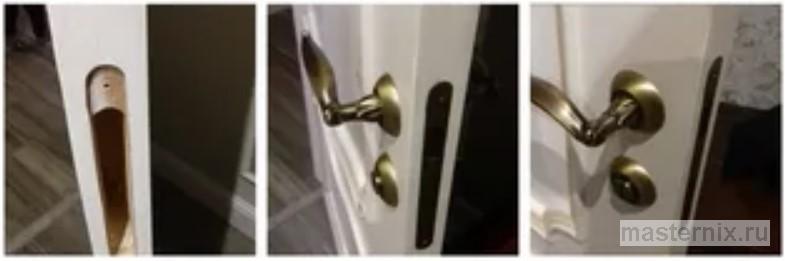

Современные межкомнатные двери очень чувствительны к любым ударным нагрузкам. Если полотно покрыто многослойной эмалью или деликатным экошпоном, классическая разметка карандашом с последующей подрезкой контура канцелярским ножом становится опасной лотереей. При ручной работе стамеска неизбежно вибрирует, что приводит к появлению невидимых микротрещин на лаковом слое. Нарушение геометрии паза даже на полмиллиметра гарантирует, что притвор потеряет свою герметичность, а сама дверь начнет неприятно скрипеть или заваливаться при движении.
Срыв стамески при ручной выборке паза на эмалированном полотне стоимостью 24 000 рублей — классический пример, который приводит к сквозному сколу и необходимости полной замены изделия. Чтобы не допустить таких трат, разумнее заранее оценить риски и прицениться к профессиональному оборудованию под свой бюджет. Использование жестких механических направляющих гарантирует соосный монтаж элементов фурнитуры без люфта, защищая декоративный слой от сколов. Для этих целей отлично подойдет фабричный шаблон для врезки замков в межкомнатные двери, который бережно обжимает деталь и позволяет выполнять работу на высоких оборотах с нулевой погрешностью.
Почему стамеска проигрывает специализированному кондуктору
Сравнение ручного метода и механизированной каретки
Попытки выбивать глубокие корыта под замки вручную отнимают слишком много физических сил и времени. Человек физически не способен удерживать инструмент на весу под идеальным углом в девяносто градусов в течение долгого времени. В итоге дно паза получается бугристым, фланец фурнитуры утапливается неравномерно, а тело механизма зажимается внутренними ребрами жесткости царговой двери. Механизированная каретка для врезки любой фурнитуры без копировальных колец превращает эту сложную процедуру в простую и предсказуемую операцию.
Народный метод «насверлить отверстий пером по дереву, а потом выровнять края топориком» грубо нарушает технологию, так как он полностью ломает внутренние ребра жесткости царговой двери, из-за чего тяжелый магнитный или сантехнический замок разбалтывается и начинает люфтить всего через месяц эксплуатации. Чтобы наглядно увидеть разницу между кустарным подходом и работой на базе точных направляющих валов, ознакомьтесь со сравнительной таблицей технадзора.
Листайте таблицу вправо ↔️
| Критерий оценки монтажа | Ручной метод (стамеска/молоток) | Фрезерная каретка УФК-ПРОФИ | Проверочный маркер технадзора |
| Погрешность геометрии паза | До 2–3 мм (зависит от руки мастера) | Строго 0 мм (копирование по шкале) | Оценка параллельности краев |
| Риск образования сколов эмали | Экстремально высокий | Полностью отсутствует | Визуальный контроль кромки |
| Время подготовки посадочного места | 40–60 минут на один замок | Не более 1.5–2 минут | Хронометраж операций |
| Фиксация инструмента на детали | Отсутствует (работа на весу) | Встроенные тиски (до 500 кг усилия) | Замер люфта рамы |
masternix.ru
Как устроен современный дверной шаблон для фрезерования
Жесткая рама и направляющие оси как основа стабильности

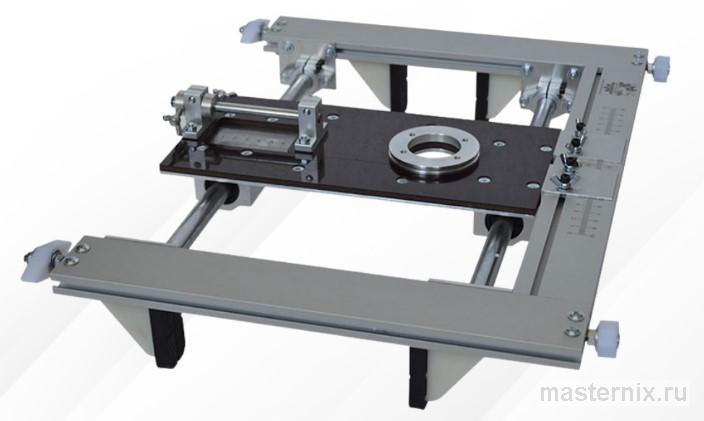

Основой любого точного кондуктора является его пространственная рама. Профессиональное оборудование изготавливается из высокопрочного авиационного дюралюминия марки В95Т со специальным анодированием. Конструкционный профиль снабжен внутренними ребрами жесткости, которые эффективно гасят паразитные вибрации, передающиеся от головы фрезера через цангу на штанги. Передвижение каретки по осям X и Y происходит по каленым шлифованным валам диаметром 16 мм, внутри которых установлены промышленные удлиненные линейные подшипники с защитными пыльниками.
В отличие от дешевых приспособлений, универсальная фрезерная каретка со встроенными тисками из жесткого монолитного капролона фиксируется на полотне мертвой хваткой без использования внешних струбцин. Трапецеидальная резьба и латунные муфты передвижения выдерживают нагрузку зажима до 500 килограммов. При этом мягкие защитные накладки полностью исключают деформацию или продавливание полотна коробки. Перед началом масштабных монтажных работ имеет смысл сравнить существующие предложения на рынке и выбрать оригинальный шаблон для врезки петель от завода-производителя с пятилетней гарантией качества.
Секреты настройки инструмента под разные типы фурнитуры
Калибровка подвижной матрицы за десять секунд
Главная проблема старых версий дверных кондукторов заключалась в необходимости постоянной смены копировальных колец и покупки пластиковых вставок под каждый новый размер замка или ответной планки. Современные системы работают по иному принципу: быстрая перенастройка под размер фурнитуры без копировальных колец осуществляется за счет перемещения ползунков подвижной дюралюминиевой матрицы. Мастеру достаточно приложить фланец реального замка к миллиметровой шкале с лазерной гравировкой, сдвинуть упоры вплотную к корпусу и затянуть фиксирующие винты. Габариты копируются со стопроцентной точностью.
Настройка глубины фрезерования «на глаз» по приложенному корпусу замка является опасным народным методом, который приводит к избыточному заглублению. В результате замок проваливается внутрь, нарушается эстетика притвора, а крепежные саморезы не могут надежно зацепиться за основание. Калибровку глубины нужно выполнять строго по вылету пазовой фрезы с победитовыми напайками, фиксируя ограничитель на штангах погружного фрезера ручного по дереву. Настроенные параметры жестко сохраняются в матрице, что позволяет без перенастроек обработать все двери на объекте.
Пошаговый алгоритм фрезерования пазов без ошибок
Технология одновременной подготовки полотна и коробки

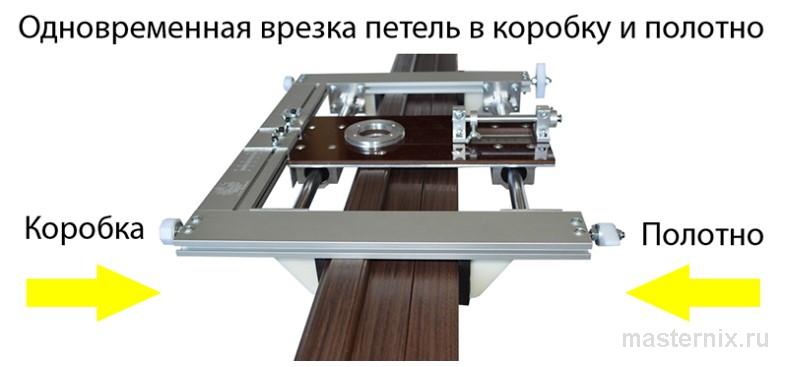

Чтобы исключить перекосы и гарантировать идеальную регулировку зазоров, опытные мастера применяют метод спаренного фрезерования пазов. Дверное полотно и элемент коробки укладываются рядом на ровную поверхность, выравниваются по верхнему краю и жестко фиксируются. На стык устанавливается каретка, а встроенные тиски зажимаются. Такой подход позволяет осуществлять фрезерование глубоких посадочных мест удлиненными пазовыми фрезами одновременно на двух деталях, создавая абсолютно идентичные отступы от края.
Сам процесс выборки древесины выполняется послойно: за один проход фреза должна погружаться не более чем на 5–7 миллиметров, чтобы избежать перегрева хвостовика и подгорания материала. После того как тело замка или глубокое посадочное место под скрытые петли полностью отфрезеровано, на краях паза остаются небольшие скругления от радиуса фрезы. Проблема решается моментально — полуавтоматическая угловая стамеска из твердосплавной стали HSS прикладывается к радиусу, и легким ударом киянки формируется идеальный прямой угол в 90 градусов под фланец фурнитуры. Для регулярной работы на объектах вы можете выбрать и выгодно заказать заводские шаблоны для фрезера в расширенной комплектации напрямую с производства.
Как решают задачу при разном бюджете
Сделать самому: где реально сэкономить
Когда планируется установка всего двух или трех дверей в рамках домашнего ремонта своими руками, тратить деньги на максимальные комплекты инструментов не имеет смысла. Оптимальный вариант экономии — приобрести базовую версию каретки без оригинального кейса для переноски. В качестве силового агрегата можно использовать уже имеющийся в мастерской ручной фрезер по дереву средней мощности, докупив к нему лишь две качественные твердосплавные пазовые фрезы диаметром 16 и 18 мм. Точность фрезерования пазов под карточные петли и простые защелки при этом останется эталонной.
Нанять частника: как проконтролировать скрытые работы
Если вы решили привлечь к монтажу стороннего исполнителя по объявлению, уровень его профессионализма можно определить по первому взгляду на инструмент. Мастер, который уверяет, что сделает все быстро с помощью молотка и острой стамески, с высокой долей вероятности испортит эмалированное покрытие или завалит горизонт при выборке глубокого корыта под замок. Требуйте от наемного рабочего использования фабричных кондукторов. Перед началом фрезерования лично проверьте чистоту защитных накладок на встроенных тисках шаблона, чтобы исключить попадание старой металлической стружки под прижимные элементы.
Заказать под ключ у профильной компании
Для работы на крупных объектах с премиальными полотнами из массива дуба или сложными скрытыми дверными системами Invisible лучше сразу нанимать специализированные монтажные организации. Такие бригады приезжают на объект в полной экипировке: они используют мобильные складные верстаки, ножные педали-подъемники для навешивания дверей и самозажимные держатели полотна. Весь процесс автоматизирован, работа ведется с обязательным подключением промышленных систем пылеудаления, а компания несет полную юридическую и финансовую ответственность по договору за каждый миллиметр зазора.
Часто задаваемые вопросы (FAQ)
Можно ли врезать скрытые петли без специального шаблона?
Практика показывает, что выполнить качественный монтаж регулируемых скрытых петель ручным фрезером по разметке без использования жесткого кондуктора невозможно. Скрытая петля требует формирования сложного двухуровневого паза с глубоким погружением тела механизма в древесину полотна. Ошибка в соосности или глубине даже на половину миллиметра приведет к тому, что петля начнет работать на излом, появится сильный скрип, а само полотно провиснет под собственным весом всего через пару недель эксплуатации.
Подходит ли каретка УФК-ПРОФИ под любые модели ручных фрезеров?
Да, конструкция крепежного кольца каретки является полностью универсальной. Продуманный зажимной паз и латунные проставки позволяют надежно центрировать и жестко фиксировать подошву практически любого ручного фрезера, представленного на рынке. Вы можете без проблем использовать как легкие кромочные машины, так и тяжелые погружные агрегаты мощностью от 2100 Вт с глубиной хода до 80 мм.
Как избежать сколов лака или эмали при фрезеровании паза под замок?
Чтобы добиться чистой выборки глубоких пазов в эмалированных дверях без сколов, необходимо соблюдать три инженерных правила. Во-первых, используйте только новые твердосплавные фрезы из карбида вольфрама с острой ручной заточкой. Во-вторых, выставляйте максимальные обороты на фрезере и не делайте резких движений. В-третьих, следите за тем, чтобы рама шаблона была намертво прижата встроенными тисками к полотну — отсутствие микровибраций гарантирует заводское качество кромки паза.

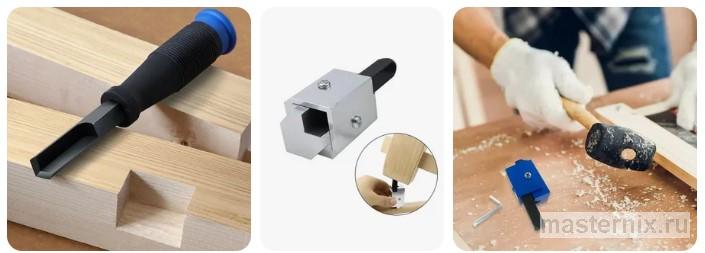

Зачем нужна угловая стамеска после работы фрезером?
Конструктивная особенность любой цилиндрической пазовой фрезы заключается в том, что после ее прохода в углах посадочного места всегда остаются скругления, равные радиусу самой фрезы. Поскольку лицевые фланцы большинства замков, магнитных защелок и врезных карточных петель имеют строго прямоугольную форму, их невозможно установить в скругленный паз. Угловая стамеска позволяет за один удар вырубить ровный угол в 90 градусов, обеспечивая идеальное прилегание фурнитуры впотай.
