Руководство пользователя APC ES 400/550/700 бесперебойный блок питания UPS
Руководство / инструкция
Подключение аккумулятора: первый запуск за 5 минут
Пошаговая инструкция подключения батареи
Back-UPS ES поставляется с отсоединённым проводом аккумулятора — это мера безопасности. Без подключения устройство не заработает. Не переживайте, если при соединении контактов увидите искру: это нормально для цепи постоянного тока.

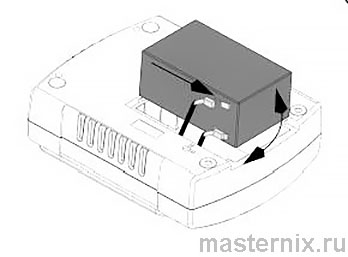

- Переверните ИБП, сдвиньте крышку аккумуляторного отсека.
- Достаньте батарею, подсоедините чёрный провод к отрицательной клемме 【-】.
- Убедитесь, что аккумулятор установлен правильно — полярность критична.
- Верните крышку на место до щелчка.
Практика показывает: 90% проблем с «не включается» решаются именно проверкой подключения батареи. Потратьте минуту на визуальный контроль — сэкономите час на диагностике.
Правильное подключение оборудования к розеткам
Разница между розетками: где что подключать

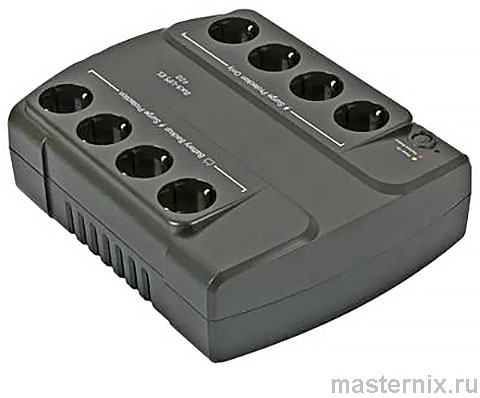

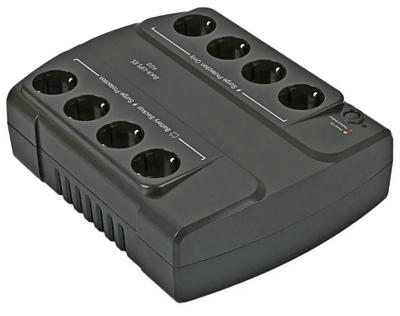

На задней панели — 8 евророзеток, но не все они одинаковы. Понимание разницы спасёт вашу технику при отключении электричества.
| Тип розеток | Питание при отключении сети | Что подключать |
|---|---|---|
| 【Battery Backup + Surge Protection】 | Да (от АКБ) | ПК, монитор, внешний диск, NAS |
| 【Surge Protection Only】 | Нет (только защита) | Принтер, сканер, колонки, зарядки |
Подключайте критичное оборудование только к розеткам с резервным питанием. Принтеру аккумулятор не нужен — он просто не печатает без ПК. Логично, правда?
Важный нюанс: шнур ИБП включайте напрямую в стенную розетку. Фильтры, удлинители, пилоты — под запретом. Они могут исказить сигнал и спровоцировать ложные переключения на батарею.
Настройка защиты телефонной линии и сети
Защита от скачков через телефон и Ethernet

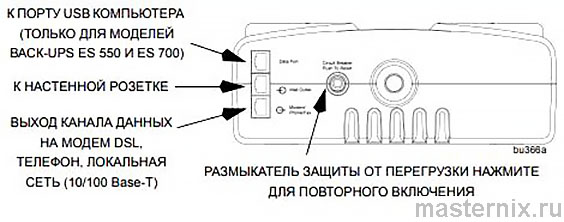

ИБП защищает не только от отключений, но и от импульсных помех по линиям связи. Подключите модем, факс или DSL-кабель к соответствующим портам на задней панели.
Внимание: используйте либо телефонный, либо сетевой кабель — одновременное подключение обоих к портам защиты не допускается. Это может создать петлю заземления и повредить оборудование.
Для моделей 550/700 доступно подключение к ПК через 【USB】. Кабель из комплекта + ПО 【PowerChute Personal Edition】 позволяют автоматически сохранять файлы и корректно завершать работу ОС при длительном отключении питания. Удобно, когда вас нет дома.
Индикаторы состояния: расшифровка звуковых и световых сигналов
Таблица статусов: что означает каждый сигнал
Зелёный, красный, мигание, звуковые сигналы — всё это язык, на котором ИБП сообщает о своём состоянии. Выучите его, чтобы реагировать правильно.
| Статус | Индикатор | Звук | Что делать |
|---|---|---|---|
| Питание от сети | Зелёный постоянный | Нет | Всё в норме |
| Работа от АКБ | Зелёный (мигает при сигнале) | 4 сигнала / 30 сек | Сохраните данные, подготовьтесь к отключению |
| Низкий заряд АКБ | Зелёный мигающий | Сигнал каждую 0,5 сек | Немедленно выключите оборудование |
| Замена АКБ | Зелёный + красный мигают поочерёдно | Непрерывный тон | Закажите новую батарею |
| АКБ отсоединён | Красный мигающий | Непрерывный тон | Проверьте подключение батареи |
| Перегрузка | Нет | Непрерывный тон | Отключите лишнее оборудование |
| Режим ожидания | Нет | Сигнал каждые 4 сек | Дождитесь восстановления сети или выключите ИБП |
Есть нюанс: звуковые сигналы прекращаются, когда ИБП возвращается к питанию от сети или вы его выключаете. Не игнорируйте предупреждения — они даны не для красоты.
Решение проблем: таблица неисправностей и методы устранения
Типичные ситуации и быстрые решения
| Проблема | Возможная причина | Способ устранения |
|---|---|---|
| ИБП не включается | Батарея не подключена / Нет питания в розетке | Подсоедините АКБ / Проверьте стенную розетку |
| Нет напряжения в розетках 【Surge Only】 | Перегрузка / Нет питания в сети | Отключите лишнее / Проверьте автомат в щитке |
| Оборудование обесточилось | Подключено не к тем розеткам / Перегрузка / Сел АКБ | Переподключите к 【Battery Backup】 / Снизьте нагрузку / Дайте зарядиться 16 часов |
| Частые переключения на АКБ | Нестабильное напряжение в сети | Проверьте проводку / Используйте стабилизатор |
| Малое время работы от АКБ | Батарея не заряжена / Износ | Заряжайте 16 часов / Закажите замену |
Знакомо, когда ИБП «пищит» без видимых причин? Чаще всего это реакция на просадки напряжения в сети. Если сигналы повторяются часто — проверьте электропроводку. Возможно, проблема не в ИБП, а в розетке.
Технические характеристики моделей 400/550/700
Сравнение параметров трёх модификаций
| Параметр | SE400 | SE550 | SE700 |
|---|---|---|---|
| Полная мощность | 400 ВА / 240 Вт | 550 ВА / 330 Вт | 700 ВА / 405 Вт |
| Входное напряжение | 230 В, диапазон 180–266 В | ||
| Выходное напряжение (АКБ) | 230 В ±8%, ступенчатая синусоида | ||
| Время переключения | 6 мс (тип.), 10 мс (макс.) | ||
| Розетки | 8 × CEE 7 (евро), из них 4 с резервом | ||
| Защита линий | Телефон/DSL, Ethernet 10/100 Base-T | ||
| Аккумулятор | Герметичный свинцово-кислотный, срок 3–5 лет | ||
| Габариты | 285 × 230 × 86 мм | ||
| Вес | 5,4 кг | 6,4 кг | 6,8 кг |
Выбирайте модель с запасом по мощности: сложите потребление ПК, монитора и периферии, добавьте 20–30%. Это продлит жизнь аккумулятору и снизит риск перегрузки.

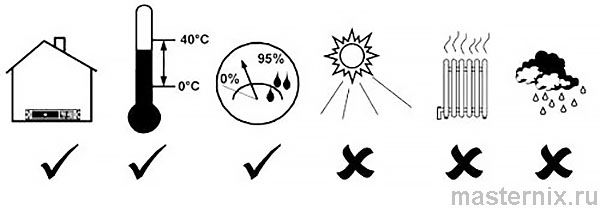

Монтаж на стену: вертикальная и горизонтальная установка
Пошаговая инструкция крепления
ИБП можно закрепить на стене — это экономит место и защищает от случайных ударов. Используйте трафарет из инструкции для разметки.
- Приложите страницу с трафаретом к стене в месте установки.
- Зафиксируйте бумагу, отметьте центры окружностей гвоздём.
- Установите крепления так, чтобы головки выступали на 8 мм.
- Навесьте ИБП: при вертикальном монтаже сдвиньте вниз, при горизонтальном — слегка поверните против часовой стрелки.
Важно: крепления должны выдерживать минимум 7 кг. Не экономьте на дюбелях — падение ИБП может повредить и его, и оборудование внизу.
Замена аккумулятора: какой заказывать и как установить
Номера батарей для каждой модели
Средний срок службы АКБ — 3–5 лет. Когда индикатор начнёт мигать красным с непрерывным звуком — пора менять.
| Модель ИБП | Номер батареи для заказа |
|---|---|
| Back-UPS ES 400 | 【APCRBC106】 |
| Back-UPS ES 550 | 【RBC2】 |
| Back-UPS ES 700 | 【RBC17】 |
Заказывайте оригинальные батареи на сайте APC. Аналоги могут не подойти по габаритам или характеристикам, а в худшем случае — повредить электронику ИБП.
Процесс замены прост: отключите ИБП от сети → откройте отсек → извлеките старую батарею → подключите новую (соблюдая полярность) → закройте крышку. Включите — устройство автоматически распознает новый АКБ.
Гарантия и обслуживание: контакты технической поддержки
Как получить помощь при неисправности
Гарантия — 2 года с даты покупки. Не несите устройство в магазин: обращайтесь напрямую в поддержку Schneider Electric IT.
- Проверьте раздел устранения неисправностей — возможно, проблема решается за минуту.
- Запишите модель, серийный номер и дату покупки (на задней панели).
- Позвоните или напишите в поддержку через сайт APC.
- Если нужен возврат — получите номер 【RMA#】.
- Перед отправкой отсоедините батареи (требование транспортных правил).
- Упакуйте в оригинальную коробку, укажите 【RMA#】 на упаковке.
Совет: сохраните чек и коробку. Это ускорит гарантийное обслуживание. И не используйте пенопласт при упаковке — он не защищает от ударов при транспортировке.
