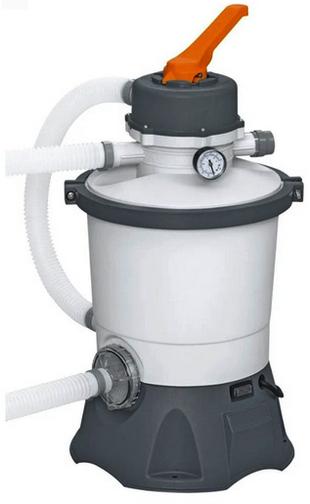

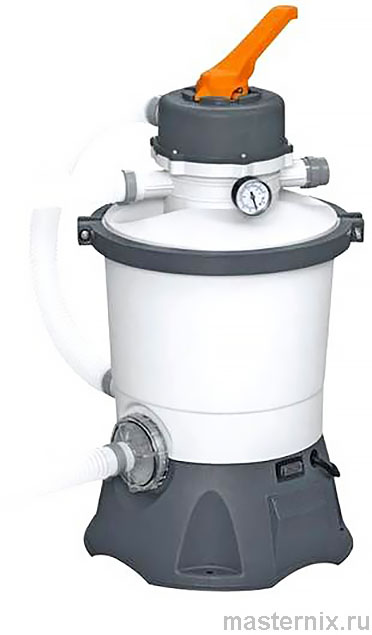

Песочный фильтр-насос Bestway 58515 для бассейна. Руководство пользователя на русском языке

Хотите, чтобы вода в бассейне оставалась чистой без ежедневной ручной уборки? Песочный фильтр Bestway 58515 решает эту задачу автоматически. Он пропускает воду через слой кварцевого песка, задерживая мусор, водоросли и мелкие частицы — вы просто наслаждаетесь купанием.

Практика показывает: при правильной установке и еженедельной обратной промывке фильтр работает годами без нареканий. Главное — соблюдать инструкцию. Давайте разберёмся по порядку.

Правила электробезопасности и размещения оборудования

Критически важные требования к электропитанию

⚠️ Питание насоса — только через УЗО с током утечки до 30 мА или изолирующий трансформатор. Источник питания должен находиться минимум в 4 метрах от бассейна. Заземление обязательно. Это не рекомендация, а требование безопасности.

⚠️ Не используйте фильтр, когда в бассейне находятся люди. При поломке — немедленно отключите и не допускайте купания до ремонта. Риск удара током реален, если игнорировать эти правила.

Правильное размещение фильтра

Устанавливайте устройство на ровную устойчивую поверхность: бетонный блок или деревянное основание. Расстояние до бассейна — не менее 2 метров, а штекер — минимум 3,5 метра от воды. Так вы минимизируете риск попадания влаги и обеспечите удобный доступ для обслуживания.

Избегайте мест, где может скапливаться вода, и не размещайте фильтр на дорожках вокруг бассейна. Учитывайте погодные условия: прямые солнечные лучи и экстремальные температуры сокращают срок службы пластика и электроники.

Технические характеристики и требования к фильтрующему материалу

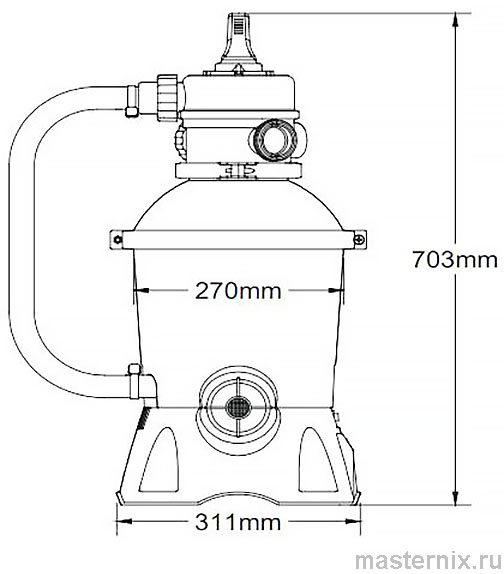

Основные параметры модели

Bestway 58515 рассчитан на каркасные и складные бассейны. Рабочая площадь фильтрации — 0,059 м², максимальное давление — 0,42 Бар. Температура воды — до 35 °С. Для эффективной работы требуется кварцевый песок фракции 0,45–0,85 мм (№20), около 8,5 кг.

Важное ограничение

⚠️ Фильтр предназначен только для складных и каркасных бассейнов. Использование в стационарных бассейнах запрещено — конструкция не рассчитана на такие нагрузки и условия эксплуатации.

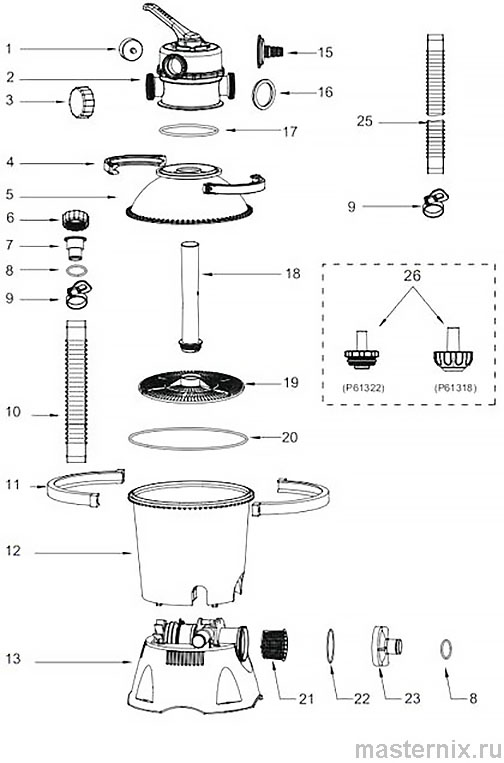

Комплектация и обзор деталей системы

Что входит в базовый комплект

Перед сборкой разложите все детали и сверьтесь со списком. В комплекте: корпус фильтра, крышка резервуара, управляющий клапан, хомуты, шланги, крепёж, манометр, сетчатые фильтры и заглушки. Песок в комплект не входит — его нужно приобрести отдельно.

Пошаговая сборка: от распаковки до заполнения песком

Подготовка основания и установка корпуса

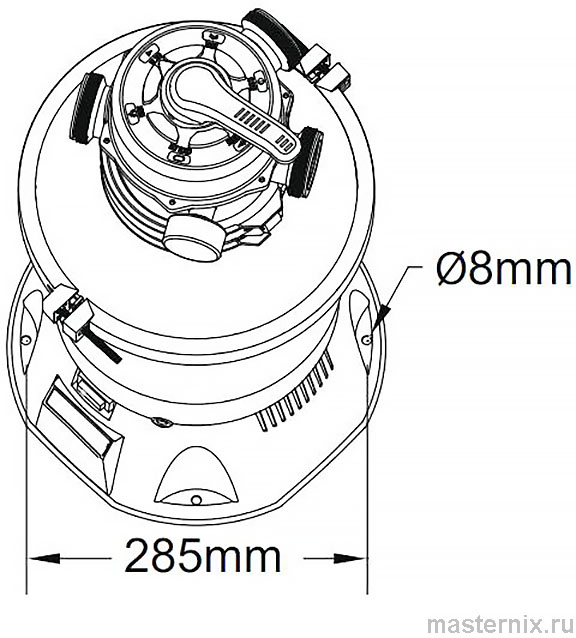

Разместите фильтр на прочном основании — бетонном блоке или деревянной платформе. Стандарт EN60335-2-41 требует вертикальной установки и крепления болтами (отверстия 8 мм, расстояние 285 мм). Вес собранного фильтра превышает 18 кг — убедитесь, что основание выдержит нагрузку.

Заполнение резервуара фильтрующим материалом

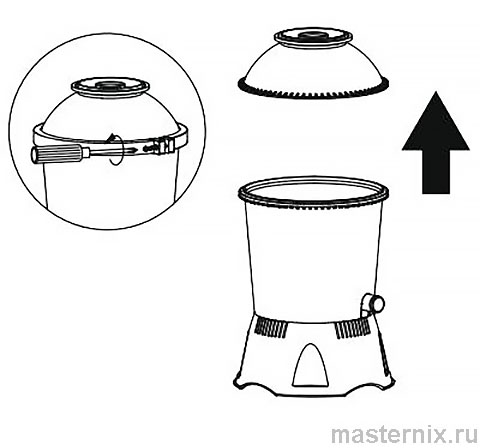

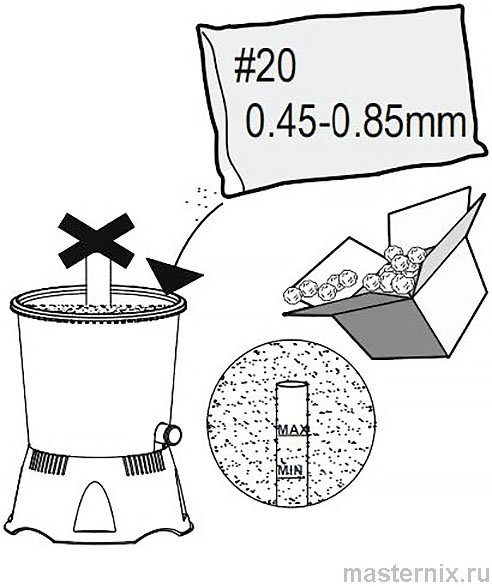

Ослабьте хомут и снимите крышку. Установите центральную трубку в сетчатое дно. Засыпьте кварцевый песок фракции 0,45–0,85 мм до уровня между отметками min и max. ⚠️ Следите, чтобы песок не попал в центральную трубку — это нарушит работу системы.

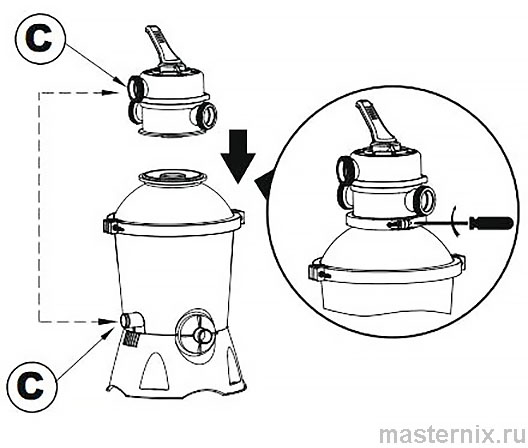

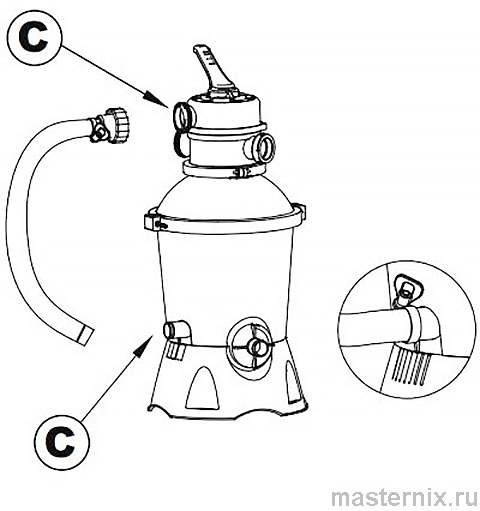

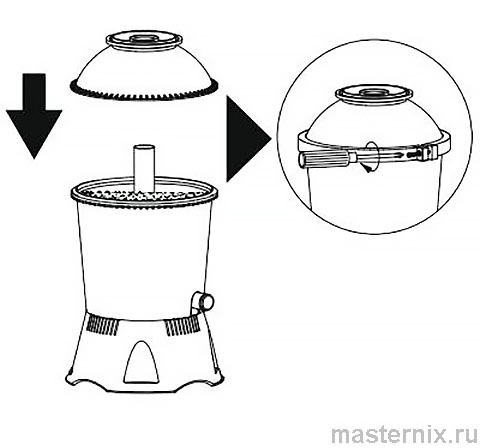

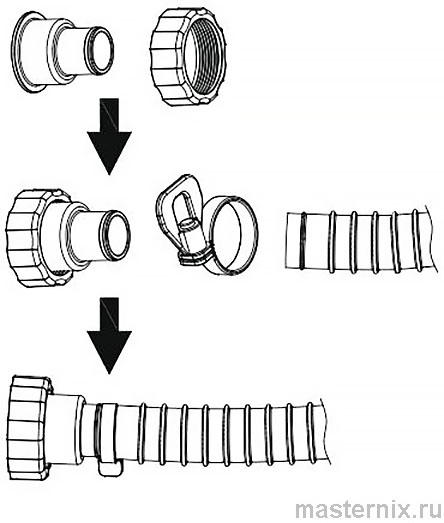

Установите крышку резервуара, убедитесь, что уплотнительная прокладка чистая и без песка. Зафиксируйте хомутом. Затем установите регулятор потоков, совместив патрубки С-С друг под другом, и соедините их шлангом с обжимными хомутами.

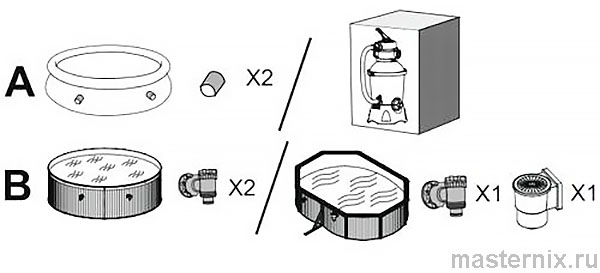

Подключение к бассейну и подготовка шлангов

Схема подключения шлангов

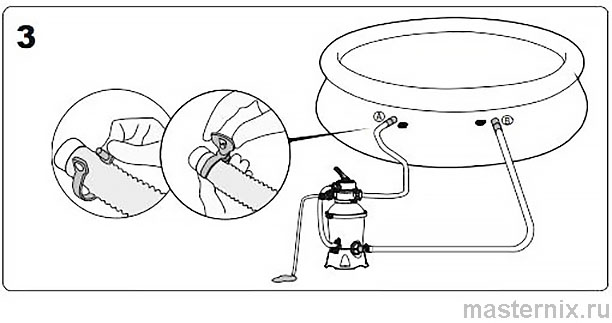

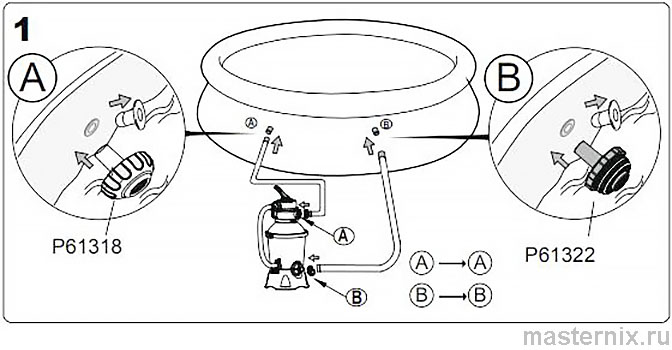

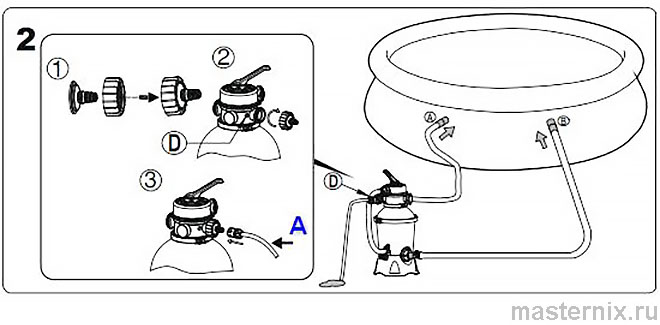

Используйте шланги диаметром 38 мм (1,5 дюйма). Подключите входной шланг от бассейна к патрубку А фильтра, выходной — от патрубка С обратно в бассейн. Для слива и обратной промывки предусмотрен патрубок D — к нему можно подсоединить садовый шланг для отвода воды.

Проверка герметичности

Перед первым запуском убедитесь, что все соединения затянуты, хомуты обжаты, уплотнительные кольца на месте. Даже небольшая течь со временем приведёт к потере давления и снижению эффективности фильтрации.

Управляющий клапан: 6 режимов работы и правила переключения

Как правильно переключать режимы

⚠️ Критически важно: перед переключением управляющего клапана всегда отключайте насос от розетки! Изменение положения клапана при работающем насосе может повредить механизм и создать риск травмы.

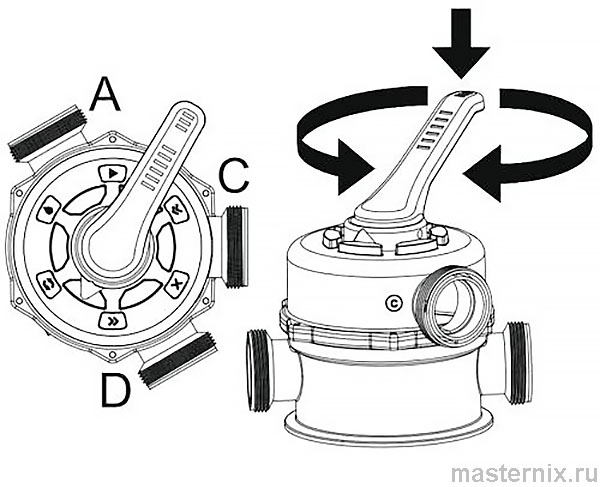

Чтобы переключить режим: нажмите ручку клапана вниз и поверните в нужное положение. Не оставляйте клапан в промежуточном положении — это приведёт к протечкам.

Описание режимов работы

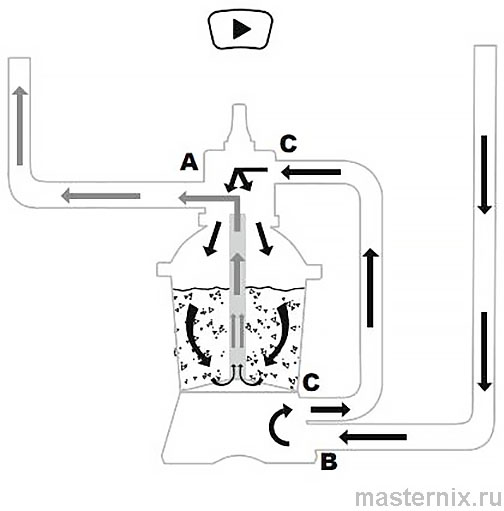

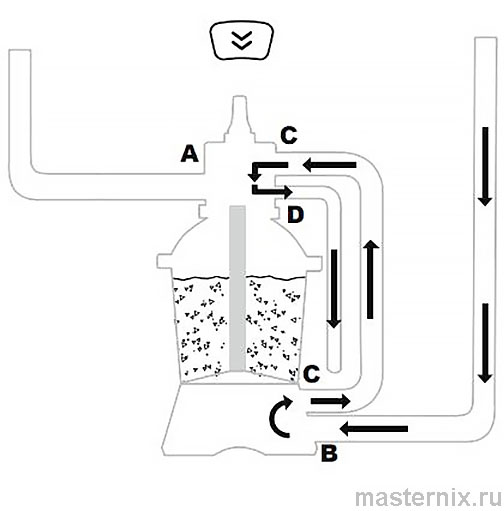

【Фильтрующий】 — основной режим (99% времени работы). Вода проходит через песок, очищается и возвращается в бассейн.

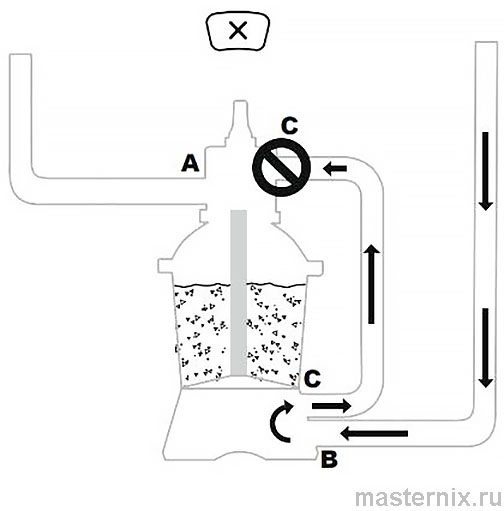

【Закрытый】 — поток воды между фильтром и бассейном перекрыт. Используйте при обслуживании или длительном простое.

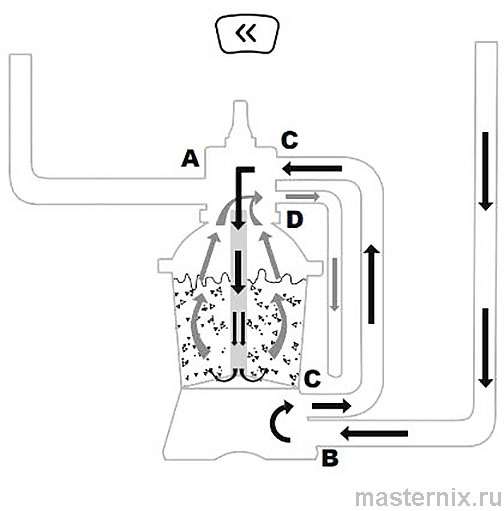

【Обратная промывка】 — очистка песка: вода подаётся снизу вверх, вымывая загрязнения через патрубок D. Проводите раз в неделю или при росте давления.

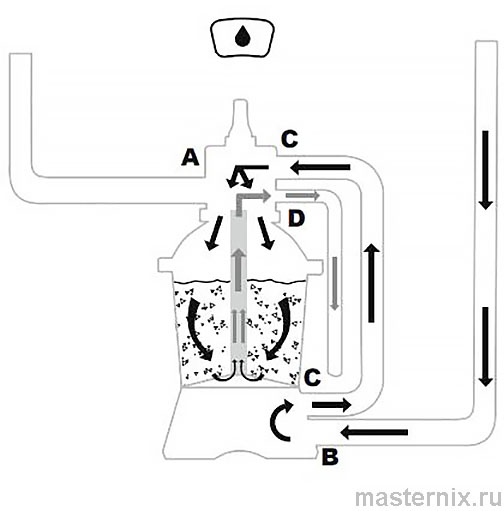

【Промывка】 — выравнивание песчаной массы после обратной промывки. Вода проходит вниз через песок и выводится через патрубок D.

【Слив】 — вода откачивается из бассейна мимо фильтра, выходит через патрубок С. Удобно для понижения уровня воды.

【Циркуляция】 — вода циркулирует мимо фильтра. Используйте при поломке фильтра или для перемешивания химикатов в бассейне.

Первый запуск: обратная промывка и проверка системы

Подготовка песка к работе

⚠️ Никогда не включайте фильтр без воды! Это приведёт к повреждению насоса и аннулирует гарантию.

1. Переключите клапан в положение 【Обратная промывка】.
2. Включите фильтр на 3–5 минут, пока из патрубка D не пойдёт чистая вода.

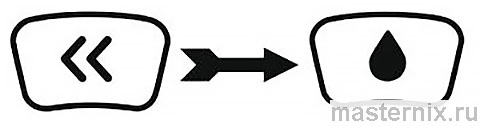

3. Выключите фильтр, переведите клапан в положение 【Промывка】.
4. Включите на 1 минуту для выравнивания песка.
5. Выключите, установите клапан в положение 【Закрытый】.
6. При необходимости долейте воду в бассейн.

Запуск в режиме фильтрации

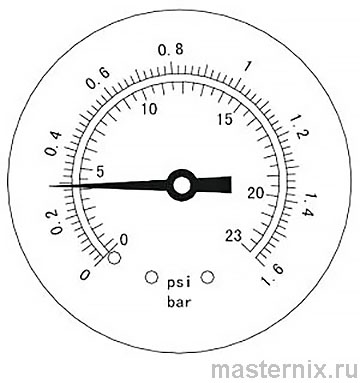

Переключите клапан в положение 【Фильтрующий】. Включите насос. Проверьте: возвращается ли вода в бассейн? Какое давление показывает манометр? Нормальное рабочее давление — до 0,25 Бар (3,5 PSI).

⚠️ Для выпуска воздуха: нажмите на рукоятку клапана и подождите, пока вода потечёт из порта D. Повторяйте эту процедуру после каждого обслуживания или зимнего хранения.

Регулярное обслуживание и очистка песчаной загрузки

Когда нужна обратная промывка

Следите за манометром: когда давление достигнет 0,25 Бар или выше, либо поток воды в бассейн ослабнет — пора чистить песок. Обычно это требуется раз в неделю при активном использовании бассейна.

⚠️ Не промывайте песок слишком часто: это сокращает срок службы фильтрующего материала. Оптимально — раз в месяц или по показаниям манометра.

Очистка защитного фильтра

1. Отключите фильтр от сети, переведите клапан в положение 【Закрытый】.

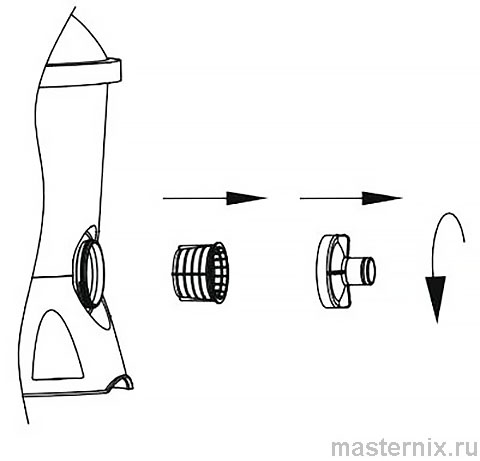

2. Замените сетки для улавливания мусора заглушками.
3. Отвинтите крышку фильтра, выньте и очистите защитную сетку.
4. Установите сетку обратно, проверьте уплотнительное кольцо.
5. Снимите заглушки, верните сетки на место.

Грязный защитный фильтр снижает эффективность всей системы. Проверяйте его состояние при каждой обратной промывке.

Подготовка к зиме и правильное хранение

Консервация оборудования

В регионах с минусовыми температурами замерзшая вода разрушит корпус и внутренние компоненты. Чтобы этого избежать:

1. Выполните обратную промывку песка.
2. Слейте воду из бассейна по инструкции производителя.
3. Отсоедините шланги от бассейна и фильтра.
4. Полностью высыпьте песок из бака, просушите все детали.
5. Храните фильтр в сухом помещении, недоступном для детей.

⚠️ Гарантия не покрывает повреждения от замерзания воды. Консервация — ваша ответственность.

Диагностика неисправностей и способы устранения

Типовые проблемы и решения

Когда обращаться в сервис

Если простые действия не помогли — не разбирайте насос самостоятельно. Используйте только оригинальные запчасти Bestway. Неправильный ремонт может нарушить герметичность и создать риск поражения током.

И помните: регулярное обслуживание — залог долгой службы фильтра. 10 минут в неделю на обратную промывку сэкономят часы ручной уборки и сохранят кристальную чистоту воды в вашем бассейне.
