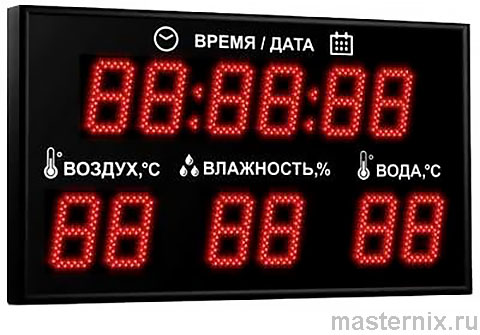

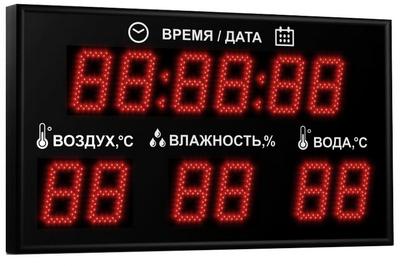

Инструкция по применению электронного табло Импульс с пультом управления

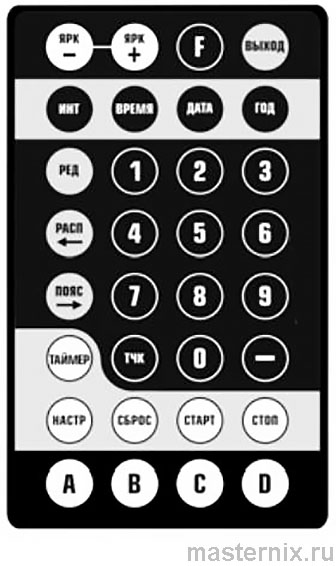

Управление параметрами через пульт ДУ

Базовые принципы редактирования

Вы наверняка замечали, что интуитивное управление экономит время. С табло «Импульс» всё именно так. Выход из любого режима настройки — кнопка 【ВЫХОД】. Просто, без лишних действий.

Чтобы изменить параметр, нажмите кнопку входа в режим редактирования. На дисплее появится текущее значение, причём первая цифра начнёт мигать — это сигнал: можно вводить новое число.

Используйте цифровые клавиши «0»–«9». После каждого нажатия курсор автоматически сдвигается вправо. Удобно, не правда ли?

Завершив ввод последней цифры, вы увидите пятикратное мигание дисплея — табло подтверждает принятие нового значения. Если кнопка отвечает за один параметр, устройство сразу вернётся в рабочий режим. Если же кнопка управляет группой настроек, табло перейдёт к следующему параметру, и так до конца цепочки.

Настройка времени, даты и часового пояса

Коррекция временных параметров для моделей с GPS

Установка времени

Нажмите 【ВРЕМЯ】 — табло перейдёт в режим редактирования часов и минут. Введите нужные цифры, подтвердите ввод. Готово.

Настройка даты

Кнопка 【ДАТА】 активирует редактирование дня и месяца. Логика та же: мигающий курсор, цифровой ввод, автоматическое подтверждение.

Корректировка года

Для изменения года используйте кнопку 【ГОД】. Процедура идентична предыдущим шагам — быстро и без ошибок.

Часовой пояс для GPS-моделей

По умолчанию табло показывает московское время. Нужен другой пояс? Нажмите 【ПОЯС】 и введите поправку относительно Гринвича. Для Москвы это 003. Практика показывает: один раз настроил — и забыл.

Регулировка отображения параметров

Продолжительность показа каждого параметра

Каждый параметр можно отображать от 00 до 99 секунд. Ввели 00 — индикация отключается. Гибко, под любые задачи.

По умолчанию всегда активны ВРЕМЯ и ДАТА. Остальные параметры зависят от модификации — уточните в паспорте изделия.

Вход в режим настройки длительности — кнопка 【ИНТ】. Значения вводятся по очереди. На первых двух знакоместах отображается символ параметра, на следующих — длительность в секундах:

• «t XX» — длительность показа ВРЕМЯ
• «d XX» — длительность показа ДАТА
• «^⭘ XX» — ТЕМПЕРАТУРА 1
• «^⍜ XX» — ТЕМПЕРАТУРА 2 (не во всех моделях)
• «H XX» — ВЛАЖНОСТЬ
• «P XX» — ДАВЛЕНИЕ
• «rdХХ» — РАДИАЦИЯ

Зависит от ситуации: кому-то важнее температура, кому-то — давление. Настраивайте под свои приоритеты.

Регулировка яркости свечения индикатора

10 градаций для любого освещения

Кнопки 【+ ЯРК】 и 【- ЯРК】 позволяют плавно менять яркость. Десять уровней — хватит и для тёмного цеха, и для ярко освещённого офиса. Это серьёзно упрощает эксплуатацию.

Блокирование доступа при управлении с ИК-ПДУ

Защита от помех в групповых установках

Представьте: рядом висят несколько табло, и ваш пульт управляет сразу всеми. Неудобно. Для таких случаев предусмотрена функция номера-пароля (устанавливается на заводе).

Если табло не реагирует на пульт, нажмите 【РЕД】 — на дисплее появится номер-пароль (например, «1»). Теперь нажмите на пульте ту же цифру. Доступ открыт. Через 30 секунд бездействия блокировка вернётся автоматически.

Будем откровенны: функция нужна не всем. Но если у вас сеть табло — без неё никуда.

(!) Внимание! Режим коррекции доступен для всех параметров, даже если они не активны в вашей версии табло. Изменение таких настроек не влияет на работу устройства.

(!) Внимание! Не используйте функциональный режим (кнопка 【F】). Это служебный режим для заводской настройки. Самостоятельное вмешательство может нарушить работу табло.

Синхронизация нескольких табло в единую сеть

Единое время на всех устройствах

Функция полезна, когда нужно, чтобы десятки табло показывали абсолютно одинаковое время. Без расхождений, без ручной подгонки.

Для создания сети понадобятся:

• МАСТЕР-часы «Импульс» (индекс «-MS» или «-PMS» в маркировке) — одно устройство
• ВЕДОМЫЕ часы «Импульс» (индекс «-SS») — от 1 до 20 или 100 штук, в зависимости от модели МАСТЕРА

Подключение параллельное: ВЫХОД синхронизации МАСТЕРА соединяется с ВХОДАМИ всех ВЕДОМЫХ устройств. На корпусе предусмотрена двухконтактная винтовая клемма.

В качестве кабеля подойдёт любой двухжильный провод для слаботочных сигналов, например КСПВ 2×0,5. Полярность соблюдать не нужно — ещё один плюс в пользу простоты монтажа.

МАСТЕР выдаёт синхросигнал в 00 минут 00 секунд каждого часа. ВЕДОМЫЕ устройства, получив сигнал, обнуляют минуты и секунды, подстраивая часы под эталон. Работает, проверено.

Управление через программное обеспечение на ПК

Программа ClockCtl: полный контроль с компьютера

Если табло оснащено интерфейсом RS232, управлять им можно через программу ClockCtl.exe под Windows. Инсталляция не требуется — просто скопируйте файл и запустите.

Подключите кабель: разъём DB-9 в ПК, MiniNC-4 (или аналог) в табло. В некоторых модификациях кабель уже встроен в корпус.

В программе выберите свободный COM-порт. Нажмите 【Считать】 — на экране отобразятся текущие настройки табло. Если связи нет, появится сообщение «Ошибка связи» — проверьте кабель и номер порта.

Кнопка 【Синхронизация】 приведёт время и параметры табло в соответствие с настройками программы. Удобно для массовой настройки.

Функция «Автосинхронизация по RS-232» позволяет автоматически корректировать время табло по системному времени ПК — ежеминутно, ежечасно или раз в сутки.

Чтобы автосинхронизация работала постоянно:

1. Установите флажок «Запуск программы в режиме автосинхронизации»
2. Добавьте программу в автозагрузку Windows
3. Контролируйте работу по иконке в системном трее

Выходит, один раз настроил — и система работает автономно. Экономия времени налицо.

Режим таймера-секундомера

Точный отсчёт для производственных задач

Режим доступен в модификациях с индексом «-TMR». Вход — длительное нажатие 【ТАЙМЕР】, выход — долгое нажатие 【ВЫХОД】 во время паузы.

Формат отображения: для 4-разрядных индикаторов или для 6-разрядных.

Настройка пределов и направления счёта

Войдите в режим настройки кнопкой 【НАСТР】. Поочерёдно установите:

• Нижний предел счёта — точка старта прямого счёта или финиш обратного (по умолчанию 00:00)
• Верхний предел — финиш прямого счёта или старт обратного
• Тип счёта: 0 (отображается «60») — прямой отсчёт, 1 («61») — обратный

Значения сохраняются в энергонезависимой памяти. Изменил — и забыл.

Управление процессом счёта

Запуск — 【СТАРТ】, пауза — 【СТОП】, сброс — длительное нажатие 【СБРОС】 во время паузы. Интуитивно, как на обычных часах.

Функция звонка: программирование расписания

До 50 будильников для гибкого планирования

Табло может управлять внешней сиреной или встроенным пьезоэлементом. Для этого настройте будильники — до 50 штук, каждый со своими параметрами.

Вход в режим — кнопка 【РАСП】. Далее по очереди настраиваете:

• Номер будильника (01–50)
• Статус: 0 — выкл, 1 — вкл
• Время срабатывания (формат ЧЧММ, без двоеточия)
• Длительность сигнала (001–255, с десятыми долями секунды)
• Дни недели (сумма кодов: 1–Пн, 2–Вт, 4–Ср, 8–Чт, 16–Пт, 32–Сб, 64–Вс)

Примеры расчёта дней:

• Ежедневно: 1+2+4+8+16+32+64 = 127
• Только будни: 1+2+4+8+16 = 031
• Только выходные: 32+64 = 096

После ввода каждой цифры курсор сдвигается вправо. Завершение настройки — трёхкратное мигание дисплея и переход к следующему параметру. Логично, удобно, без лишней сложности.
