Sinotrack ST-901 GSM GPS трекер в автомобиль или мотоцикл. Руководство по эксплуатации
Руководство / инструкция

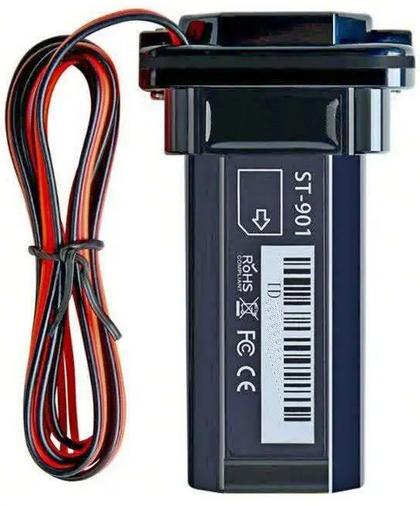

Sinotrack ST-901 Трекер радио-маячок. Инструкция на русском языке
Благодарим Вас за покупку Трекера Sinotrack ST-901.
Технические характеристики
Тип: GPS-трекер
Назначение: автомобильный / мотоциклетный
Оповещение GPS-трекера: GPRS, GSM, SMS
GSM Quad Band GSM 850/900/1800/1900 МГц
GPS чип: UBLOX7020
Питание GPS-трекера: Автономный, В бортовую сеть
Датчики: датчик наклона, датчик удара
Степень защиты (IP): IP64
Напряжение: 12 В
Встроенный аккумулятор/элемент питания: есть
Время работы от батареи, ч: 4
Входная мощность: 0.02W
Точность позиционирования, м: 10
Стандарты связи: 2G
Особенности: Водонепроницаемый корпус
Навигационные системы: GPS
Чувствительность GPS: 162 дб
Питание: от автомобильной сети
Диапазон рабочей температуры: -20 — +55
Рабочая влажность: 5% до 95% без конденсации
Ширина: 51 мм
Высота: 18 мм
Глубина: 90 мм
Вес: 80 г
Размер экрана: Без экрана
Страна-изготовитель: Китай
.

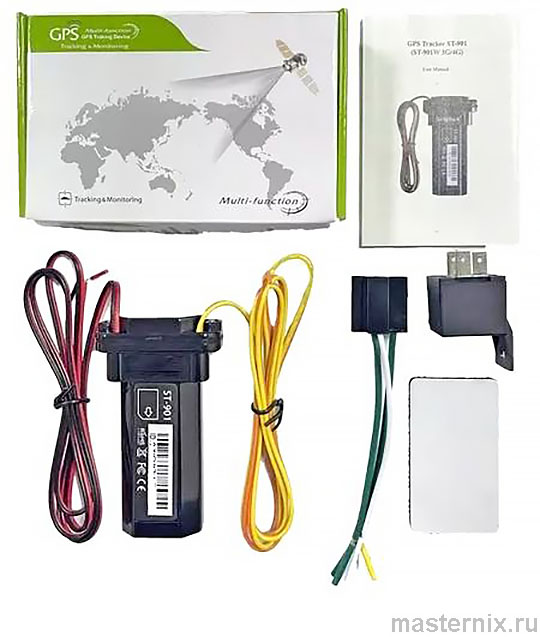

Комплектация
Трекер Sinotrack ST-901
4-КОНТАКТНЫЙ кабель ST-901 с реле для дистанционного управления (отключение двигателя)
Руководство пользователя
Упаковка
Функции ST-901
Встроенный GPS локатор;
Поддержка 4-частот GSM 850/900/1800/1900 мГц;
Поддержка трекинга в режиме реального времени на сайте трекинговых компаний и с передачей СМС со ссылкой на координаты;
Встроенный аккумулятор 150 мАч;
Поддержка geo fence сигнализации;
Сигнализация об отключении питания (при заказе с интегрированным АКБ);
Оповещении о превышении заданной скорости;
Оповещении о низком заряде;
Водонепроницаемый (но степень защиты не указывается);
Оповещении о включении зажигания;
Датчик движения.
Индикация и начальные установки
Светодиодный индикатор состояния (LED)
1. Синий LED – Состояние модуля навигации (GPS)
Мигает: Нет сигнала от спутников, или навигация запускается
Горит постоянно: GPS работает, сигналы от спутников получены
1.2.Оранжевый LED – Состояние модуля связи (GSM)
Мигает: Не вставлена SIM-карта, или модуль связи запускается
Горит постоянно: GSM работает
Начальные установки
➠ Пароль по умолчанию: 0000
➠ Режим работы по умолчанию: ACC Mode
➠ Состояние GPS: A – получение месторасположения, V – недопустимое местоположение
➠ Режим тревоги включен
➠ Сигнал тревоги будет отправлен на 3 настроенных телефонных номеров
➠ Заряд встроенного аккумулятора: от 1 до 5, где 1 – 20% заряда, 5 – 100% заряда.
..
Инструкция по установке

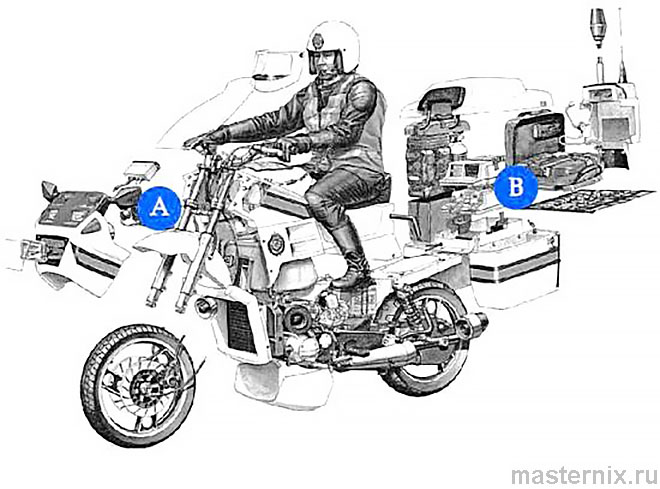

1. Антенна GPS
Антенна GPS должна быть установлена с ориентацией вверх для обеспечения устойчивого и точного приёма сигнала спутниковой навигации. Размещение антенны под металлическими поверхностями недопустимо, так как металл экранирует сигнал и значительно снижает качество связи. Допускается установка под материалами, не создающими помех, такими как стекло или пластик, что обеспечивает надёжную работу GPS-модуля. Рекомендуется выбирать открытые участки корпуса транспортного средства или использовать специализированные монтажные площадки, обеспечивающие прямую видимость неба.
2. Подключение проводов
➠ Красный – 12В бортовой сети
➠ Черный – земля
➠ Оранжевый – ACC
➠ Черные провода реле – к бензонасосу или другому блоку мотоцикла / автомобиля, без которого двигатель не функционирует.

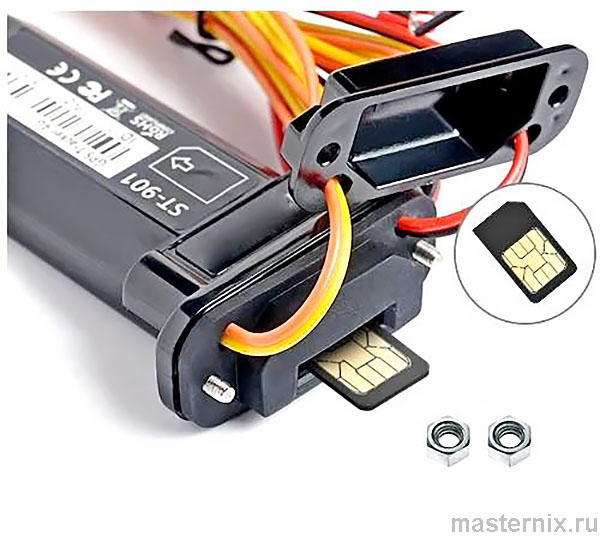

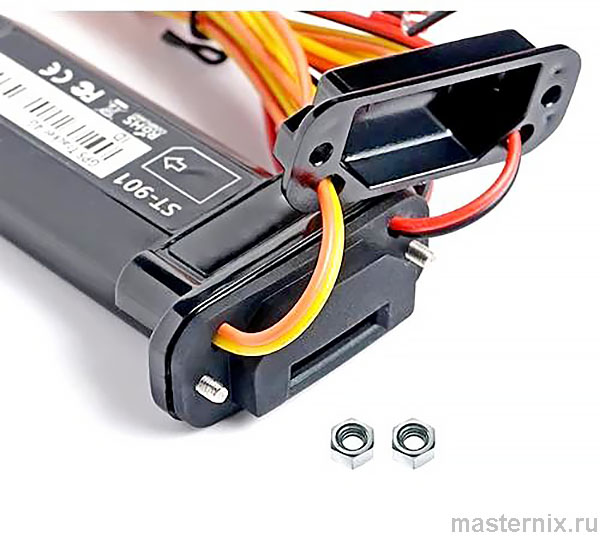

3. Установка сим-карты
1. Открутите винт и откройте крышку
2.Вставьте SIM-карту (SIM-карта в комплект не входит)
Функции
1. Указание номера телефона для получения тревожных уведомлений
Команда: номер+пароль+пробел+положение
Пример: 139504434650000 1
Ответ: SET OK
13950443465 — номер телефона, 0000 — пароль, 1 — позиция (первый номер). Можно задать до трёх номеров, указав положение 2 или 3.
2. Режим работы устройства
Команда (SMS-режим): 700+пароль
Пример: 7000000
Ответ: SET OK
Команда (GPRS-режим): 710+пароль
Пример: 7100000
Ответ: SET OK
Режим GPRS установлен по умолчанию.
3. Изменение пароля
Команда: 777+новый пароль+старый пароль
Пример: 77712340000
Ответ: SET OK

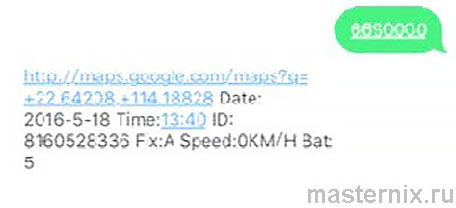

4. Получение местоположения по запросу
Команда: 669+пароль
Пример: 6690000

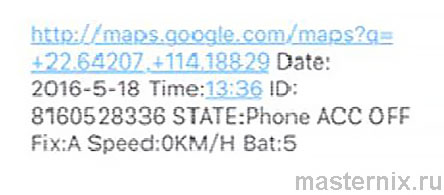

Ответ: Ссылка на Google Maps с текущим местоположением
5. Получение местоположения по звонку
Позвоните на SIM-карту трекера с любого телефона.
Ответ: Ссылка на Google Maps или последнее известное местоположение (если GPS недоступен)
6. Изменение часового пояса
Команда: 896+пароль+пробел+E/W+HH
Пример: 8960000E07
Ответ: SET OK

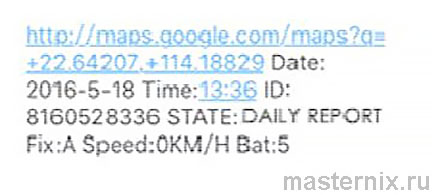

7. Ежедневная отправка координат в заданное время
Команда: 665+пароль+ЧЧММ
Пример: 66500001219
Ответ: SET OK
Команда для отключения: 665+пароль+OFF
Пример: 6650000OFF
Ответ: SET OK

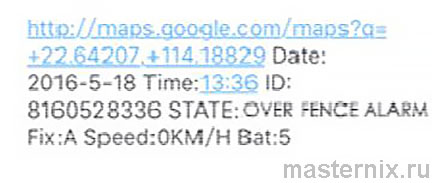

8. Геозона
Команда для включения: 211+пароль
Пример: 2110000
Ответ: SET OK
Команда для выключения: 210+пароль
Пример: 2100000
Ответ: SET OK
Команда для установки радиуса: 005+пароль+пробел+радиус
Пример: 0050000 1000
Ответ: SET OK

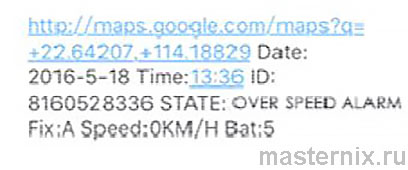

9. Тревога превышения скорости
Команда: 122+пароль+пробел+скорость
Пример: 1220000 120
Ответ: SET OK
Значение 0 отключает функцию.
10. Пробег (километраж)
Команда для сброса: 142+пароль
Пример: 1420000
Ответ: MILEAGE RESET OK
Команда для установки: 142+пароль+M+значение
Пример: 1420000M1000
Ответ: SET OK, CURRENT: 1000
Команда для запроса пробега: 143+пароль
Пример: 1430000
Ответ: CURRENT TOTAL MILEAGE: XX

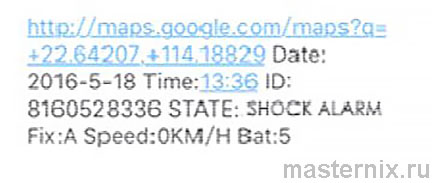

11. Датчик удара (тряски)
Команда включения: 181+пароль+T
Пример: 1810000T10
Ответ: SET OK
Команда отключения: 180+пароль
Пример: 1800000
Ответ: SET OK

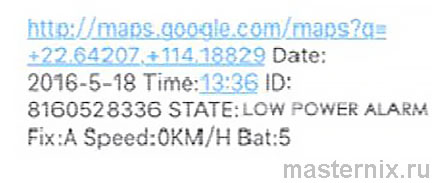

12. Тревога о низком заряде аккумулятора
При уровне Bat:1 (20%) отправляется уведомление на первый номер телефона.
Уровни: Bat:5 — 100%, Bat:4 — 80%, Bat:3 — 60%, Bat:2 — 40%, Bat:1 — 20%.
13. Режим звонка при тревоге
Команда включения: 150+пароль
Пример: 1500000
Ответ: SET OK
Команда отключения: 151+пароль
Пример: 1510000
Ответ: SET OK
14. Настройка APN для GPRS
Команда (только APN): 803+пароль+пробел+APN
Пример: 8030000 internet.mts.ru
Ответ: SET OK
Команда (с именем пользователя и паролем): 803+пароль+пробел+APN+пробел+имя пользователя+пробел+пароль
Пример: 8030000 internet.mts.ru mts mts
Ответ: SET OK
15. Настройка IP и порта сервера
Команда: 804+пароль+пробел+IP+пробел+порт
Пример: 8040000 45.112.204.101 8090
Ответ: SET OK
16. Интервалы обмена цифровыми данными
Команда при включённом ACC: 805+пароль+пробел+T
Пример: 8050000 20
Ответ: SET OK
Команда при выключенном ACC: 809+пароль+пробел+T
Пример: 8090000 300
Ответ: SET OK
Значение T в секундах (10–18000). При T=0 GPRS отключается.

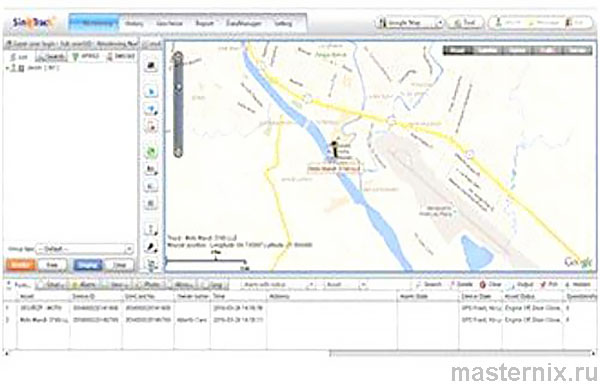

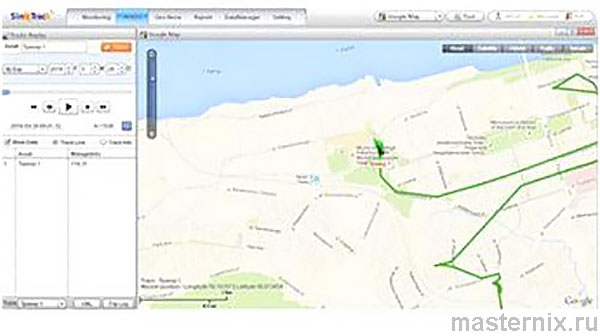

Отслеживание трекера на сайте

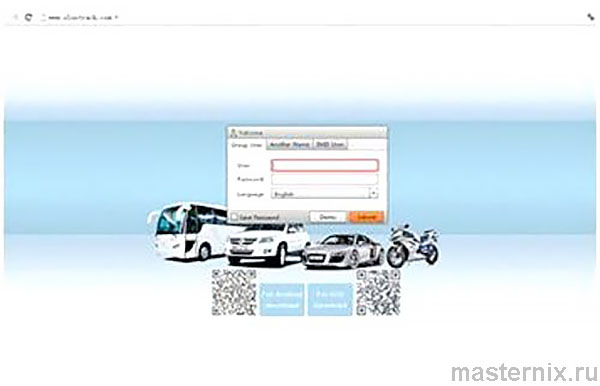

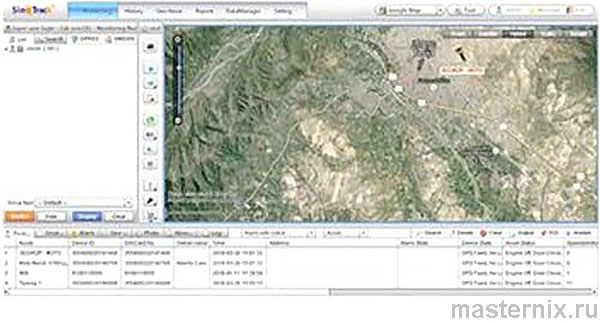

Авторизуйтесь на сайте www.sinotracking.com или http://45.112.204.101 (SinoTrack IOT PC Platform)
❗👉➨ Если вы пользуетесь нашим трекером, вы можете пользоваться им бесплатно.
Вы так же можете загрузить приложение на сайте для отслеживания на мобильном телефоне:
Прочие функции
1. RESTART
Трекер перезапустится.
2. RCONF
Получить конфигурацию трекера.
Ответ:
ST901,ID: 8160528336,UP:0000,U1:,U2:,U3:,MODE:GPRS
DAILY:OFF,GEO FENCE: OFF,OVER SPEED:OFF
VOICE:ON,SHAKEALARM:OFF,SLEEP:OFF,APN:CMNET,,,IP:
45.112.204.101:8090,GPRSUPLOAD TIME:20 TIME ZONE:E00
ST901: версия ПО
ID: 8160528336 — ID трекера
UP: 0000 — пароль (по умолчанию 0000)
U1: — первый номер мобильного телефона
U2: — второй номер мобильного телефона
U3: — третий номер мобильного телефона
MODE: GPRS — режим работы (по умолчанию GPRS)
DAILY: OFF — ежедневные уведомления (по умолчанию отключено)
GEO FENCE: OFF — геозона (по умолчанию отключено)
OVER SPEED: OFF — тревога превышения скорости (по умолчанию отключена)
VOICE: ON — режим звонка (по умолчанию включён)
SHAKE ALARM: OFF — тревога по датчику удара (по умолчанию отключена)
SLEEP MODE: OFF — режим сна (по умолчанию отключен)
APN: CMNET — точка доступа (по умолчанию CMNET)
IP: 45.112.204.101:8090 — IP-адрес и порт
GPRS UPLOAD TIME: 20 — интервал обмена данными
TIME ZONE: E00 — часовой пояс (по умолчанию +0)
