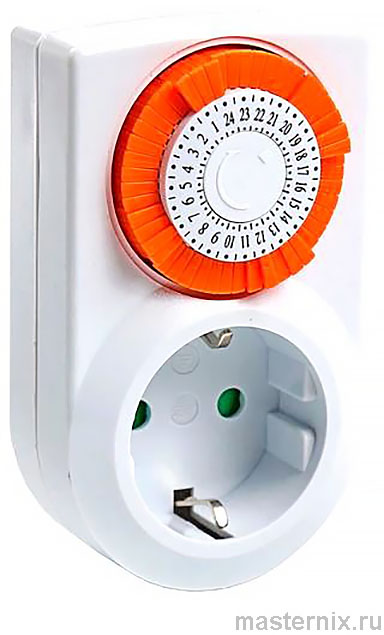

Таймер-розетка механический TDM ELECTRIC ТРМ-01 ТРМ-02 ТРМ-03 Инструкция на русском языке

Назначение и область применения

1.1 Таймеры розеточные механичешские серии ТРМ торговой марки TDM ELECTRIC (далее - таймеры) предназначены для автоматического включения/отключения различного электрооборудованияния в установленное время в течение суток.

1.2. Таймеры предназначены для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В и частотой 50 Гц.

1.3. Таймеры применяются для автоматизации управления бытавыми электроприборами, освещением и др.

1.4. Примеры использования тайметров в жилых помещениях:

➠ установка интервалов работы электрообогревателя (например, включение за час до возвращения хозяина домой и выключение в час ночи, затем включение за час до пробуждения и выключение в момент выхода хозяина из дома);

➠ управление освещением и подачей воздуха в аквариумах и террариумах (автоматическое включение/отключение через заданные промежутки времени);

➠ имитация эффекта присутствия (к нескольким таймерам можно подключить освещение в разных комнатах, телевизор, радио приемник и др., которые будут автоматически включаться и отключаться в установленное время);

➠ управление различными приборрами: кофеварки, чайники, и оионизаторы воздуха и др. (например, автоматическое включение электрочайника утром перед пробуждением на работу);

➠ контроль времени приготовления блюд;

➠ автоматическое выключение бытовых электроприборов в определенное время (например: утюга после ухода хозяина из дома);

➠ включение/отключение уличного освещения в указанное время;

➠ экономия электроэнергии засчет использования электроприборов в ночное время суток в домах и квартирах с многотарифным учетом электроэнергии;

➠ ограничение времени использования телевизора/компьютера.

1.5. Таймеры ТРМ-01, ТРМ-02 предназначены для использования внутри помещения.

Таймер ТРМ-03 можно использовать для управления электроприборами в пыльных и влажных помещениях, а также на улице под козырьком.

.

2. Основные характеристики

2.1. Основные технические характеристики таймеров приведены в таблице 1.

Таблица 1. Технические характеристики

Наименование параметра	Значение

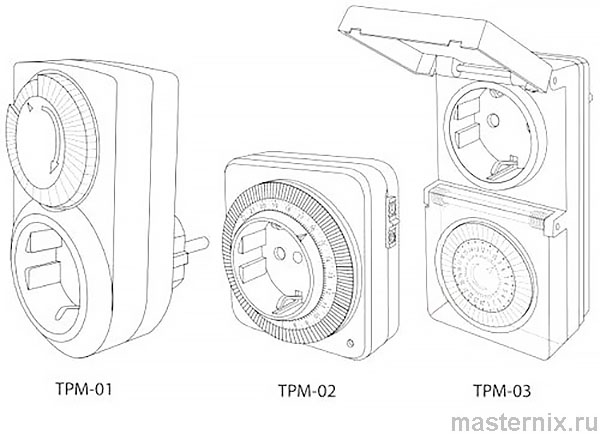

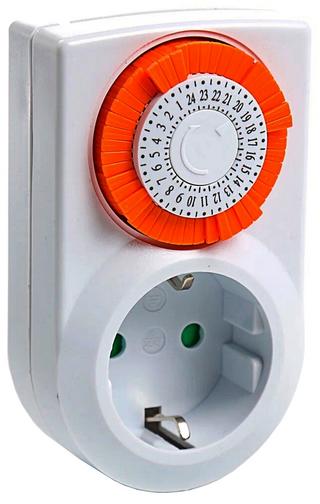

Модель таймера	ТРМ-01	ТРМ-02	ТРМ-03
Номинальный ток нагрузки In, A	16
Максимальная нагрузка, Вт	3500
Номинальное напряжение, В	230
Номинальная частота, Гц	50
Цикл работы	24 часа (суточный)
Потребляемая мощность, не более, Вт	1
Шаг установки выдержки времени, мин	30	15	30
Число циклов ВКЛ+ВЫКЛ в сутки	24	48	24
Электрическая износостойкость, не менее, циклов	105
Механическая износостойкость, не менее, циклов	107
Степень защиты	IP20		IP44
Диапазон рабочих температур, °С	от -10 до +40

3. Меры безопасности

3.1. Не устанавливайте в розетку таймера другой таймер. нагрузку мощностью, превышающей максимальное значение, указанное в таблице 1.

3.2. Не подключайте к таймеру

4. Комплектность

4.1. В комплект поставки входят:

➠ Таймер ТРМ - 1 шт.
➠ Руководство по эксплуатации. Паспорт - 1 шт.
➠ Упаковочная коробка - 1 шт.

..

5. Настройка таймеров

5.1. Программирование и подключение таймеров на примере ТРМ-01 представлены на рисунках 1-3.

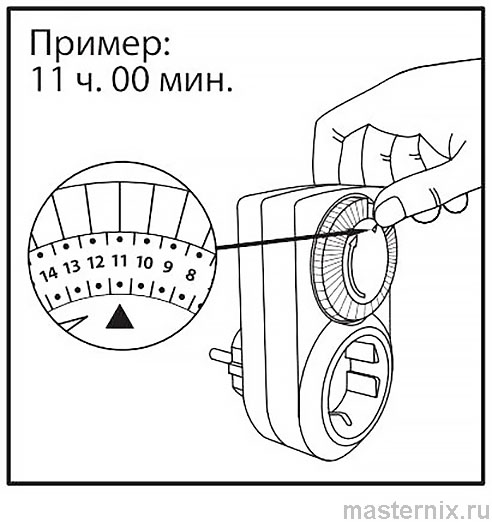

Рисунок 1. Установите текущее время

5.2. Установите текущее время, для этого поверните диск таймера по часовой стрелке до совмещения символа Д во внутреннем круге с текущим значением времени (Рисунок 1 - установка времени 11:00). Следует учесть, что время можно установить только приблизительно с погрешностью ±10 минут.

5.3. Задайте один (несколько) интервалов включения с помощью секторов оранжевого цвета, разсмещенных по кругу. Каждый сектор задает интервал 30 минут (для ТРМ-01, ТРМ-03), 15 минут (для ТРМ-02). Таким образом, возможна установка времени от 30 (15) минут и выше с шагом 30 (15) минут.

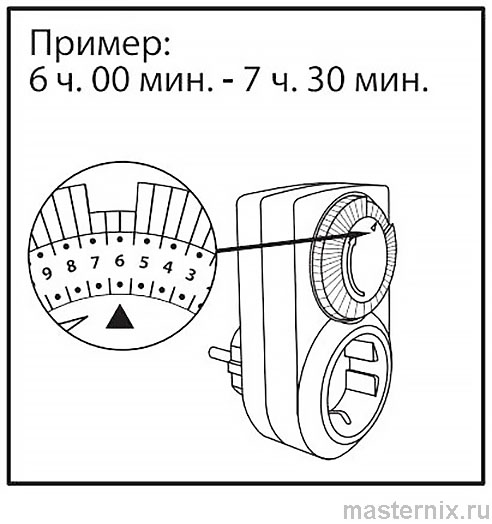

Рисунок 2. Выберите нужную программу

5.4. Вдавите необходимое количество секторов соответственно цифровому обозначению времени, указанному на корпусе. Оборудование, подключенное к таймеру, будет включаться в промежутки времени, отмеченные вдавленными секторами (Рисунок 2 - запросграммировано включение в диапазоне времени от 6:00 до 7:30): используются 3 сектора.

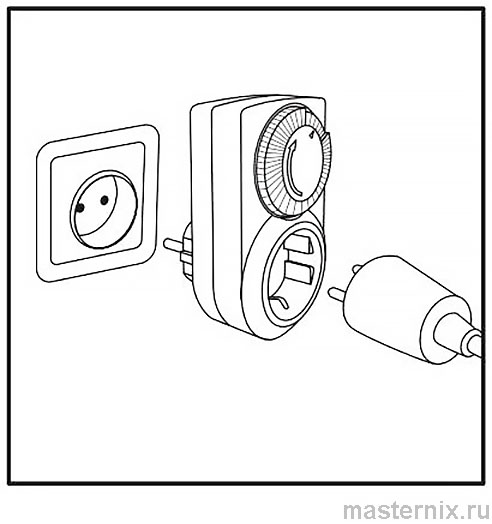

Рисунок 3. Включите розетку с таймером в сеть

5.5. Включите в розетку таймера нужный электроприбор, а сам таймер в розетку 230 В (Рисунок 3).

5.6. При необходимости изменить установленные интервалы включения, верните ранее вдавленные сектора в исходное положение и выберите новый интервал.

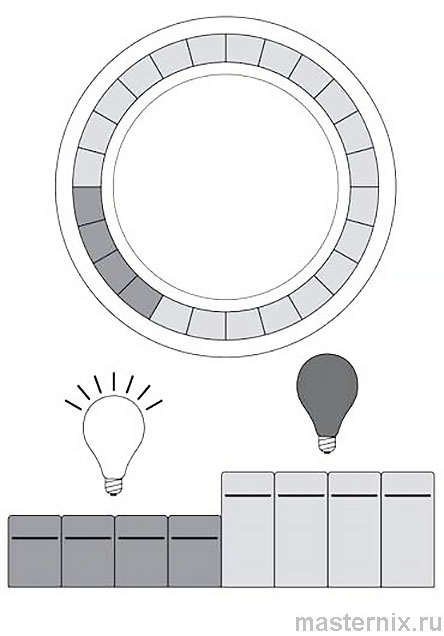

Рисунок 4. Программирование секторов таймеров

5.7. Для ТРМ-01, ТРМ-02 переключатель сбоку таймера задает следующие параметры:

I - ручное включение таймера,
- таймер работает согласно заданной программе.

5.8. Программирование секторов таймеров (Рисунок 4):

➠ Диск таймера следует крутить только по часовой стрелке.
➠ Не устанавливайте в розетку таймера другой таймер.
➠ Сектор, находящийся на против указателя △ во внутреннем круге, не программируется и не нажимается. Для его программмирования необходимо вручную прокрутить диск таймера на другой сектор или, если таймер подключен к сети, дождаться автоматического перехода указателя на следующий сектор (через максимум 30 минут).
➠ Таймер ТРМ-02 имеет светодиодный индикатор работы в правам нижнем углу, светящийся при наличии напряжения в сети.
➠ Таймеры ТРМ-01 и ТРМ-03 раработают бесшумно и не имеют световых индикаторов работы. Чтобы проверить их работаспособность после подключения к сети, необходимо подождать 15-30 минут и убедиться, что диск таймера повернулся относительно треугольного указателя в центре по часовой стрелке на соответствующее значение, и текущее положение указателя соответствует текущему времени.
➠ Таймеры не оборудованы акаккумуляторами, поэтому после периодов отключения энерго снабжения необходимо произвести корректировку установленного времени, повернув диск таймера до текущего знаючения времени.

6. Условия транспортирования и хранения

6.1. Транспортирование изделий допускается в упаковке изготовителя любым видом крытого транспорта, обеспечивающим предохранение упакованной продукции от механических повреждений, зазагрязнения и попадания влаги.

6.2. Хранение изделий осущестявляется только в упаковке изготовителя в помещениях с естественной вентиляцией при температуре окружающего воздуха от -25 до +50 °С и относительной влажностью воздуха не более 70%.

7. Гарантийные обязательства

7.1. Если в процессе эксплуатации изделия Вы сочтете, что параметри его работы отличаются от извложенных в данном Руководстве по эксплуатации, рекомендуем обобратиться за консультацией в органнизацию, продавшую Вам изделие.

7.2. Производитель устанавливалет гарантийный срок на данное изделие в течение 5 лет со дня продажи при условии соблюдения потребителем правил транспортирования, хранения и эксэксплуатации, изложенных в данном Руководство по эксплуатации.

7.3. Во избежание возможных недоразумений сохраняйте в течение срока службы документы, прилагаемые к изделию при его продаже (накладные, гарантийный талон).

7.4. Гарантия не распространяетсяся на изделие, недостатки которойго возникли вследствие:

➠ нарушения потребителем правил транспортирования, охранения или эксплуатации изделия;
➠ действий третьих лиц;
➠ ремонта или внесений несанкционированных изготовителем конструктивных или схемотехнических изменений неполномоченными лицами;
➠ отклонения от государственныхных стандартов (ГОСТов) и норм питающих сетей;
➠ неправильной установки и подвключения изделия;
➠ действий непреодолимой силы (стихия, пожар, молния и т. п.).

8. Ограничение ответственности

8.1. Производитель не несет отответственности за:

➠ прямые, косвенные или вы текающие убытки, потерю прибыли или коммерческие потери, каким бы то ни было образом связанные с изделием;
➠ возможный вред, прямо или косвенно нанесенный изделияем людям, домашним животным, имуществу в случае, если это произошло в результате несоблюдения правил и условий эксплуатации и установки изделия либо умышленных или неосторожных действий покапателя (потребителя) или третьих лиц.

8.2. Ответственность производителя не может превысить собственной стоимости изделия.

8.3. При обнаружении неисправностей в период гарантийных обязательств необходимо обраобщаться по месту приобретения изделия.
