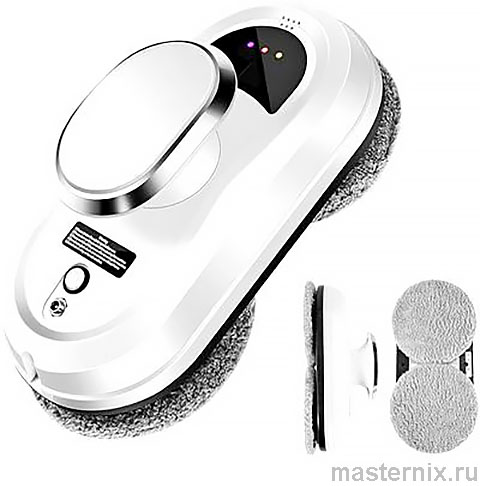

Руководство пользователя Chovery CL-1 робот - мойщик окон

Руководство по эксплуатации Chovery CL-1 робот - мойщик окон

Настоящая инструкция подходит к аналогичным моделям роботов - мойщиков окон (window cleaning robot): Даджет W100, dBot W100, Chovery CL-1, Prainskel WCR - 05

Уважаемый покупатель!
Благодарим Вас за удачный выбор и приобретение робота-мойщика окон. Он прослужит Вам долго.

.

Важная информация

Просим внимательно ознакомиться с руководством по эксплуатации перед использованием прибора. В данном руководстве содержится важная информация о вашей безопасности, рекомендации по правильному использованию прибора и его уходу. Сохраните руководство вместе с гарантийным талоном, кассовым чеком, по возможности с коробкой и упаковочным материалом. Приобретенный вами прибор может немного отличаться от описанного в руководстве, но это не влияет на его использование. Производитель оставляет за собой право вносить незначительные изменения в конструкцию изделия без предварительного уведомления, если это не влияет на его безопасность и функциональность. В тексте инструкции могут быть допущены опечатки.

❗👉➨ ВНИМАНИЕ!
Важные меры предосторожности и инструкции, содержащиеся в данном руководстве, не охватывают всех возможных режимов и ситуаций, которые могут возникнуть. Изготовитель не несет ответственности за повреждение прибора или его отдельных частей во время транспортировки, в результате неправильной установки, колебаний напряжения, а также в случае, если какая-либо часть прибора была изменена или модифицирована.

❗👉➨ ПРИМЕЧАНИЕ
На изделии присутствует этикетка, на которой указаны все необходимые технические данные и другая полезная информация о приборе. Используйте мойщик окон только в соответствии с назначением, указанным в данном руководстве.

Ключевые особенности Chovery CL-1

• Подходит для любого типа стекла
• Чистящие салфетки из микрофибры
• Инфракрасный пульт дистанционного управления
• Высокопрочный страховочный трос
• Встроенная литиевая батарея бесперебойного питания (ИБП)
• Самостоятельное обнаружение оконной рамы
• Самостоятельная остановка по завершении очистки
• 3 режима автоочистки
• Автоочистка

Технические характеристики

Питание адаптера входное (Input): AC 100-240 В ~ 50 Гц 2.0 А
Питание адаптера выходное (Output): DC 24 В 3.75 А
Номинальная мощность Вт: 90
Батарея ИБП мАч: 600
Напряжение батареи В: 14.8
Время работы батареи мин: Около 20
Скорость уборки мин/м²: 3
Режимы уборки шт.: 3
Минимальная и максимальная температура работы: °C 0°C - +40°C
Длина шнура адаптера зарядки м: 4 + 1.2
Длина страховочного шнура м: 4
Уровень шума дБ(А): 65
Мощность всасывания Па: 2600
Максимальный размер окна м: 6*4
Минимальный размер окна м: 0.35*0.35
Вес нетто кг 1.12

..

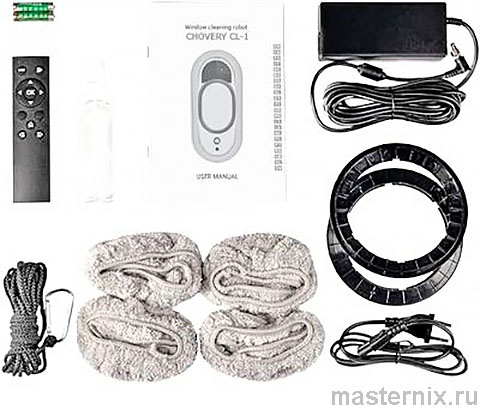

Комплект поставки

1. Робот-мойщик окон CHOVERY CL-1 – 1 шт.
2. Пульт дистанционного управления – 1 шт.
3. Батарейка ААА – 2 шт.
4. Адаптер питания – 1 шт.
5. Шнур питания – 1 шт.
6. Чистящие салфетки из микрофибры – 10 шт.
7. Чистящее кольцо – 4 шт.
8. Страховочный трос – 1 шт.
9. Емкость для распыления воды – 1 шт.
10. Руководство по эксплуатации - 1 шт.
11. Гарантийный талон - 1 шт.
12. Упаковка - 1 шт.

Меры предосторожности

При использовании данного прибора следует соблюдать меры предосторожности для предотвращения возможных рисков и повреждений.

1. Затяните страховочный трос на роботе и привяжите его к мебели перед использованием, чтобы предотвратить падение.
2. Проверьте целостность и надежность страховочного троса перед использованием.
3. Разместите предупреждающий знак для пешеходов под окном при работе без балконов.
4. Подключите модель к сети для корректной работы.
5. Используйте робот только с полностью заряженной батареей источника бесперебойного питания.
6. Перед размещением робота на окне убедитесь, что питание включено.
7. Убедитесь в надежном сцеплении робота со стеклом перед его отпусканием.
8. Снимите робот со стекла перед выключением питания.
9. Убедитесь в надежной установке чистящего кольца перед использованием.
10. Избегайте использования робота в дождливую или влажную погоду.

Другие меры предосторожности:

• Не используйте робота на стекле с трещинами, отражающем стекле или стекле с покрытием, чтобы избежать повреждения покрытия.
• Избегайте близкого контакта волос, одежды, пальцев или других частей тела с открытыми или вращающимися частями прибора.
• Не используйте рядом с воспламеняющимися жидкостями или газом.
• Используйте прибор только в бытовых целях согласно руководству по эксплуатации. Не предназначен для промышленного использования.
• Дети и лица с ограниченными способностями должны быть под присмотром при использовании прибора.

Инструкции электробезопасности

1. Используйте только адаптер, поставляемый с прибором, чтобы избежать неисправностей.
2. Убедитесь, что прибор питается только безопасным сверхнизким напряжением, указанным на нем.
3. Используйте подходящие розетки и избегайте нагружать шнур или адаптер тяжелыми предметами.
4. В отсутствие использования выключите питание и отсоедините адаптер.
5. Обеспечьте нормальное теплоотведение для адаптера, не накрывая его.
6. Избегайте использования адаптера во влажных условиях и контакта с ним влажными руками или ногами.
7. Не используйте прибор, если адаптер или шнур повреждены.
8. Заменяйте поврежденный шнур питания специальным шнуром от производителя или в сервисном центре.
9. Избегайте контакта шнура питания с острыми кромками и горячими поверхностями.
10. Обращайтесь в сервисный центр при обнаружении неполадок, не пытаясь самостоятельно ремонтировать прибор.
11. Не разбирайте, не замыкайте и не сжигайте адаптер; утилизируйте в соответствии с местными законами.

Описание прибора

Назначение робота-стеклоочистителя Chovery CL-1

Данный прибор – робот-мойщик окон с вакуумным насосом, обеспечивающим его прикрепление к гладким вертикальным поверхностям. Он оснащен двумя чистящими колесами, покрытыми микрофибровой салфеткой, для эффективной очистки стекла. Робот обладает искусственным интеллектом для автоматической навигации и может работать в режимах автоматической и ручной очистки. В роботе установлена система непрерывной подачи энергии (ИБП – источник бесперебойного питания), которая обеспечивает прибор энергией при перебоях с питанием – что исключает падение прибора.

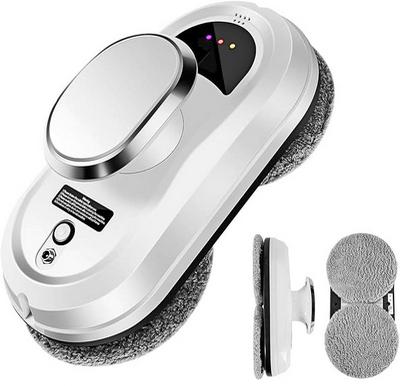

Корпус прибора

1. Разъем питания с резьбой
2. Кнопка Включения/Выключения/Остановки/Паузы устройства
3. Выпускное ответстие вакуумной турбины
4. Окно приемника дистанционного управления
5. Индикаторы работы/ошибки:
  — Красный цвет: сигнализирует о проблеме
  — Синий цвет: работа в нормальном режиме
6. Индикатор зарядки устройства.
  — Оранжевый цвет: в режиме зарядки
  — Зеленый цвет: зарядка завершена
7. Отверстие звукового сигнала

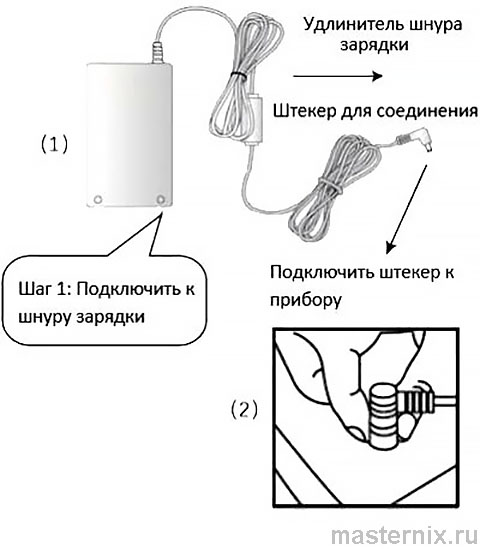

Адаптер питания

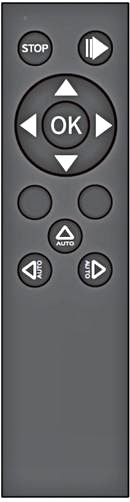

Пульт дистанционного управления

Пульт управления работает от двух батареек типа ААА (входят в комплект). Перед использованием вставьте батарейки в пульт ДУ. Для этого:

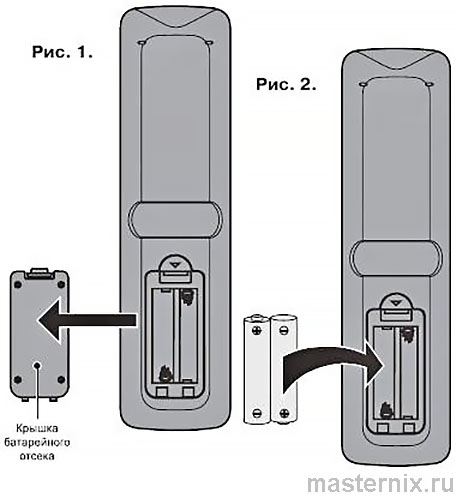

1. Поднимите крышку на задней панели пульта дистанционного управления, как показано на рисунке 1.
2. Вставьте две батарейки (размер ААА, 1.5V), убедившись, что положительный и отрицательный полюсы соответствуют маркировкам на корпусе пульта ДУ, как показано на рисунке 2.

❗👉➨ Предупреждения при пользовании пультом управления:

- Не используйте агрессивные чистящие средства для очистки корпуса пульта управления.
- Никогда не смешивайте старые и новые батарейки.
- Заменяйте батарейки одновременно.
- Избегайте попадания воды или других жидкостей на пульт ДУ.
- Не оставляйте пульт ДУ под прямыми солнечными лучами или рядом с источником тепла.
- Если не пользуетесь пультом ДУ в течение длительного времени, извлеките батарейки, чтобы избежать коррозии и возможных поломок.

Начать автоочистку

Стоп

Старт или пауза

Автоочистка справа налево

Автоочистка слева направо

Автоочистка вверх

△ Ручная очистка вверх, ◁ Ручная очистка влево, ▷ Ручная очистка вправо, ▽ Ручная очистка вниз

❗👉➨ Прибор может управляться с помощью пульта как внутри, так и снаружи окна.

.

Подготовка к работе

1. Пожалуйста, убедитесь, что робот полностью заряжен, перед его использованием (Светится зеленый индикатор). При зарядке батареи, пожалуйста, выключите прибор и подключите адаптер питания. Когда индикатор горит оранжевым, это означает, что прибор находится в процессе зарядки. Когда индикатор горит зеленым – прибор полностью заряжен.

2. Пожалуйста, убедитесь, что страховочный трос и карабин не повреждены. Убедитесь, что страховочный трос затянут перед использованием, и присоедините трос к креплениям на корпусе прибора.

3. Перед использованием, убедитесь, что чистящее кольцо установлено на чистящем колесе для обеспечения хорошего вакуумного контакта прибора, и наносите воду или чистящее средство согласно руководству ниже.

4. Адаптер питания необходимо подключать к прибору до того, как робот-мойщик будет размещен на стекле

Эксплуатация прибора

КАК ИСПОЛЬЗОВАТЬ

1. Подключите устройство через адаптер питания, включите его (загорится синий индикатор), и убедитесь, что вентилятор функционирует, затем присоедините робота к стеклу на расстоянии примерно 10 см от оконной рамы (для самодиагностики робота).

2. Убедитесь, что робот надежно прикреплен к стеклу, страховочный трос и шнур питания не мешают ему передвигаться по маршруту чистки.

3. Нажмите кнопку автоочистки на пульте управления, прибор начнет двигаться снизу вверх окна, затем по траектории загзаг, слева направо, затем снова сверху вниз. После чистки робот вернется к изначальной позиции снизу окна и издаст звуковой сигнал.

4. Если робот останавливается в недоступном месте случайно, пожалуйста, аккуратно потяните его назад с помощью страховочного троса.

5. Для того, чтобы снять робота, пожалуйста, держите страховочный трос одной рукой, отсоединяйте его другой рукой, затем отключите питание.

❗👉➨ ПРИМЕЧАНИЕ
Адаптер питания необходимо подключать к прибору до того, как он будет размещен на стекле.

Статус индикатора

1. Зарядка — Оранжевый
2. Полная зарядка — Зеленый
3. Перебои с питанием — Мигает красный индикатор, издаются звуковые сигналы
4. Давление вакуума низкое — Красный индикатор мигает один раз и издается звуковой сигнал один раз
5. Утечка воздуха в процессе работы — Красный индикатор мигает один раз и издается звуковой сигнал один раз
6. Трение слишком сильное или слишком слабое — Красный индикатор мигает один раз и издается звуковой сигнал один раз

❗👉➨ Примечание: Если индикатор мигает красным и робот продолжает издавать звуковые сигналы, проверьте, в порядке ли адаптер питания и шнур питания.

..

Как мыть окна

ШАГ 1

• Если стекло очень грязное и пыльное, сначала очистите его с помощью сухих чистящих салфеток (не распыляйте воду), чтобы удалить пыль.
• Распыление воды или чистящего средства на чистящие салфетки на этом этапе приведет к смешиванию воды или средства с песком и пылью, образуя грязь.

ШАГ 2

• Установите чистые и сухие чистящие салфетки на чистящее кольцо, убедитесь, что оно надежно зафиксировано на чистящем колесе. Затем нанесите немного воды или чистящего средства на салфетки (2-3 распыления), избегая излишней влажности, которая может негативно повлиять на работу прибора.

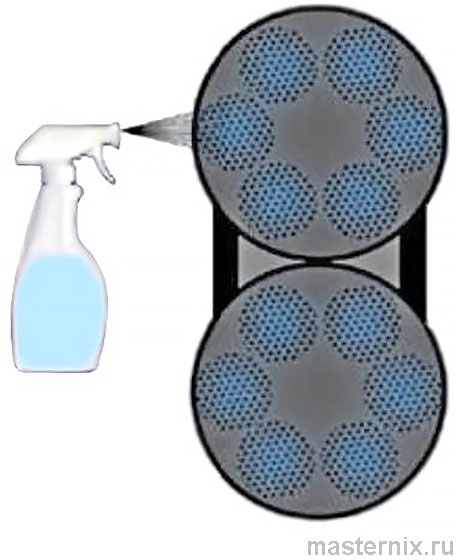

• Для удаления засохшей грязи, пыли или песка распылите воду или чистящее средство на соответствующую область и подождите 2-3 минуты, чтобы вода или средство размягчили загрязнение перед очисткой.

ШАГ 3

➠ Установите чистые и сухие салфетки, а затем распылите воду или чистящее средство по краям салфетки, чтобы улучшить всасывающую силу прибора, что повышает его производительность при очистке.

ОСТОРОЖНО!

1. Не распыляйте воду внутрь прибора и не опускайте его в воду.
2. Не используйте прибор в дождливую или влажную погоду.
3. Для очистки стекла используйте бутылку для распыления с водой или чистящим средством.
4. При первом использовании новой чистой салфетки может оставаться следы. Перед повторным использованием очистите и просушите грязную салфетку. Распыляйте чистящее средство на чистую салфетку или непосредственно на стекло.
5. При случайном перебое с питанием ИБП батарея автоматически запускается и может поддерживать вакуум в роботе в течение 20 минут. В случае истощения энергии робот остановится, издаст предупредительный сигнал и красный индикатор начнет мигать. Снимите робот как можно скорее, чтобы избежать падения.
6. Если робот остановится в недоступном месте, аккуратно потяните его с помощью страховочного троса. При этом трос должен быть максимально близко к стеклу, чтобы предотвратить падение.

Три режима интеллектуального составления маршрута

Автоматическая очистка вверх-вниз

Автоматическая очистка влево и вниз

Автоматическая очистка вправо и вниз

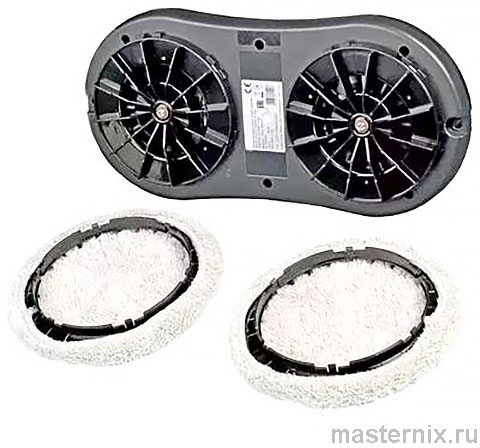

Установка чистящей салфетки и чистящего кольца

Для получения хорошего результата очитстки поверхностей необходимо после каждого этапа менять салфетки на читсые.

1. Положите чистую салфетку на кольцо, совмещая края салфетки и кольца. Натяните салфетку из микрофибры на кольцо.

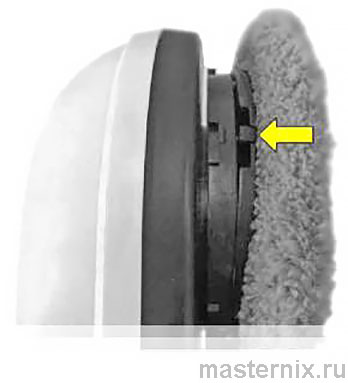

2. Установите кольцо на чистящее колесо. Убедитесь, что все 6 защелок на кольце встали на свои места и плотно защелкнулись во избежание утечки воздуха.

Очистка и уход

ОЧИСТКА САЛФЕТОК ИЗ МИКРОФИБРЫ

1. Температура мойки не выше 40 °С
2. Не используйте отбеливатель
3. Не сушите в стиральной машине
4. Не гладьте утюгом
5. Не осуществляйте сухую чистку

Часто задаваемые вопросы

Q – вопрос
А – ответ

Q: При запуске робота, сначала он запускает само-инспекцию. Если робот не способен работать, он издает звуковой сигнал, который означает что трение слишком сильное или слишком слабое.

А: Проверьте следующее:
(1) Салфетки слишком грязные
(2) Стекло или нанесения на стекло имеют высокое трение и непригодны для чистки
(3) Когда стеклянное покрытие слишком чистое, оно будет очень скользким – трение будет очень низким
(4) Окружающая влажность слишком низкая и стекло будет очень скользким

Q: При нажатии кнопки для запуска автоочистки, прибор не может обнаружить верх окна правильно из-за того, что соскальзывает

А: (1) Нажмите кнопку для остановки робота, затем нажмите кнопки или для запуска автоочистки.
(2) Если воды или чистящего средства слишком много распылено на салфетку, она слишком влажная или грязная, замените ее

Q: Робот не может закончить чистку окон, или чистка рано закончилась
А: нажмите кнопки или для повторной чистки незавершенных участков

Q: Робот не может забраться на верхнюю часть окна

А: (1) Слабое трение
(2) Салфетки слишком влажные
(3) Когда поверхность стекла уже слишком чистая, стекло будет очень скользким
(4) Окружающая влажность слишком низкая и стекло будет очень скользким

Q: Прибор передвигается не гладко

А: (1)Проверьте, не грязные ли салфетки и замените их при необходимости
(2) Проверьте, нет ли в стекле неровностей, провалов
(3) Проверьте, нет ли на стекле наклеек
(4) Проверьте, надежно ли затянут винт на чистящем колесе, и затяните при необходимости
(5) Проверьте, надежно ли установлено чистящее кольцо

Q: На стекле остаются разводы после чистки

А: Проверьте, не грязные ли салфетки. Замените их на чистые и заново запустите процедуру

Q: Робот перестал работать из-за перебоев с питанием, издал звуковой сигнал, индикатор мигает красным. Что делать?

А: (1) Аккуратно потяните прибор назад с помощью страховочного троса. При натяжении страховочного троса, он должен находиться как можно ближе к стеклу, чтобы избежать падения.
(2) Нажмите кнопку включения для повторного запуска робота
(3) Проверьте, вставлены ли разъемы питания верно, нет ли плохого контакта.

Q: Робот останавливается при столкновении с неизвестными препятствиями, индикатор мигает красным но нет звукового сигнала. Что делать?

А: (1) Отведите прибор с помощью пульта управления в безопасную область, или аккуратно потяните робота с помощью страховочного троса. При натяжении страховочного троса, он должен находиться как можно ближе к стеклу, чтобы избежать падения.
(2) Уберите препятствия с окна
(3) Проверьте, нет ли утечки воздуха

Q: Когда робот включен, он не работает и нет звукового сигнала?

А:

	Статус индикатора	Описание
1	Синий: мигает Оранжевый: горит Красный: выключен Нет звукового сигнала	ИБП батарея разряжена. Заряжайте прибор до тех пор, пока не загорится зеленый индикатор. Если прибор не функционирует при полном заряде, ИБП батарея может быть повреждена
2	Синий: мигает Красный: мигает Нет звукового сигнала	Робот неисправен. Обратитесь к продавцу

Q: На стекле царапины после чистки

А: (1) Пожалуйста, очищайте стекло сухими чистыми салфетками из микрофибры в первую очередь
(2) Во вторую очередь, замените салфетки на новые и содержите их чистыми и сухими. Распылите немного воды или чистящего средства на эти чистые салфетки. Нельзя, чтобы они были полностью мокрыми

Q: Робот завершил чистку всех окон, но не может автоматически остановиться

А: Нажмите кнопку для ручной остановки

.

Утилизация, срок службы, гарантийный срок

Симвоз раздельной утилизации на изделии, упаковке и / или сопроводительной документации означает, что использованные электрические и электронные изделия не должны выбрасываться вместе с обычными бытовыми отходами. Их следует сдавать в специализированные пункты приема.

Для получения дополнительной информации о существующих системах сбора отходов обратитесь к местным органам власти.

Правильная утилизация поможет сберечь ценные ресурсы и предотвратить возможное негативное влияние на здоровье людей и состояние окружающей среды, которое может возникнуть в результате неправильного обращения с отходами.

Данный символ на изделии, упаковке и / или сопроводительной документации означает, что аккумулятор или батарейка, используемые в данном изделии, нельзя выбрасывать по окончании срока службы вместе с другими бытовыми отходами.

По окончанию срока службы прибора следует провести его утилизацию в соответствии с нормами, правилами и способами, действующими в месте утилизации. Подробную информацию по утилизации прибора Вы можете получить у представителя местного органа власти, предоставив ему полную информацию о приборе.

Изготовитель и уполномоченное им лицо не несут ответственности за исполнение Покупателем требований законодательства по утилизации и способы утилизации прибора, выбранные Покупателем. Срок службы прибора указан в гарантийном талоне. Гарантийный срок на прибор, условия гарантии и гарантийного срока указаны в гарантийном талоне. Гарантийный талон является неотъемлемой частью товаросопроводительной документации, входящей в комплект поставки данного прибора. При отсутствии гарантийного талона в комплекте поставки, требуйте его у Продавца. Гарантийный талон, предоставляемый Продавцом должен соответствовать установленной Изготовителем форме. Изготовитель и уполномоченное лицо изготовителя снимают с себя любую ответственность за возможный вред, прямо или косвенно нанесенный данным прибором людям, животным, имуществу в случае, если это произошло в результате несоблюдения правил и условий эксплуатации, установки прибора, умышленных или неосторожных действий потребителя и / или третьих лиц, а также в случае ситуаций, вызванных природными и / или антропогенными форс-мажорными явлениями.
