Руководство пользователя и коды настройки пульта дистанционного управления кондиционером Huayu K-1038E + L арт. HAR134

Универсальный пульт для кондиционера Huayu K-1038E + L Инструкция по эксплуатации

Описание

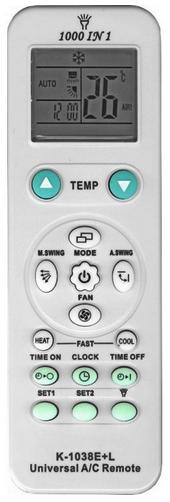

K-1038E + L - это универсальный пульт дистанционного управления для кондиционеров, который позволяет удаленно управлять большинством типов и моделей. Удобство пользователей обеспечивается функцией автоматического цифрового поиска кода, низким энергопотреблением, возможностью полноценного управления на большом расстоянии, простой настройкой, интуитивно понятным интерфейсом, оригинальным дизайном и эргономичной формой. Пульт оснащен большим ЖК-экраном с понятной индикацией, а встроенные часы и возможность установки таймера еще больше упрощают его использование.

Подходит для кондиционеров марки: Gree, Haier, Midea, TCL, AUX, Hisense, Samsung, LG, Daikin, Pamasonic, Sharp, Hitachi, Mitsubishi, Sanyo, Toshiba, Fujitsu, Carrier, Daewoo, Elecrolux, Whirlpool, Ballu, Funai, Kentatsu, Royal Clima, Dahatsu, Daichi, General Climate, Roda, Cooper and Hanter, Green, Abion, Jax, Centek, Marsa, Бирюса, Leberg, Lanzkraft, Candy, Bosh, Energolux, Neoline, Rovex, NeoClima, Ferrum, Kanami, MDV, Aeronik, Sakata, Tosot, Oasis, Quattroclima, Pioneer, IGC, Lessar, Rapid, Kitano, Loriot, Hyundai, Novex, Candy, Monroe, HEC, HITAIR, Comfee, Legion, Subtropic, Primera, Status и многих других.

.

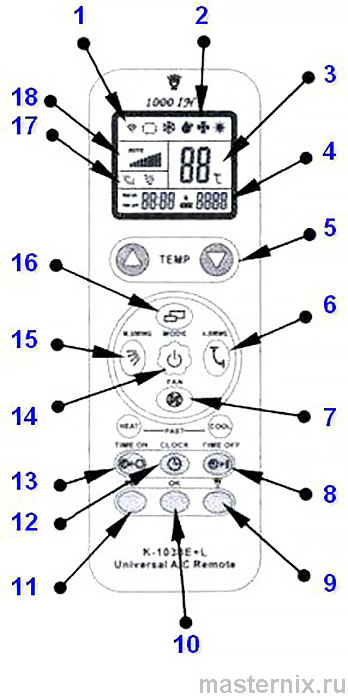

Внешний вид и органы управления

1. Символ передачи сигнала
2. Индикатор режима работы
3. Индикатор установленной температуры
4. Индикатор кода модели
5. Кнопки регулировки температуры
6. Кнопка включения автоматического режима направления обдува
7. Кнопка включения обдува
8. Кнопка выключения таймера
9. Кнопка включения подсветки
10. Кнопка подтверждения (ОК)
11. Кнопка SET
12. Кнопка установки часов
13. Кнопка включения таймера
14. Кнопка включения питания
15. Кнопка ручного выбора направления обдува
16. Кнопка выбора режима
17. Индикатор режима направления обдува
18. Индикатор режима обдува

❗👉➨ Примечания: Кнопки быстрого прогрева и охлаждения помещения:
- Кнопка "Fast Cool” переводит кондиционер в режим охлаждения, задаёт температуру 21°C, среднюю скорость обдува и автоматический режим направления обдува;
- Кнопка "Fast Heat” переводит кондиционер в режим обогрева, задаёт температуру 27°C, среднюю скорость обдува и автоматический режим направления обдува.

..

Установка элементов питания

1. Снимите крышку батарейного отсека, вставьте 2 батарейки ААА.

2. Установите обратно крышку батарейного отсека. В левом углу ЖК-дисплея появятся часы.

Настройка пульта дистанционного управления

Существуют три способа настройки пульта: далее они отмечены, как А / В / С.

Для управления кондиционером, пожалуйста, выберите наиболее подходящий вам режим настройки.

А. Непосредственный поиск по марке кондиционера

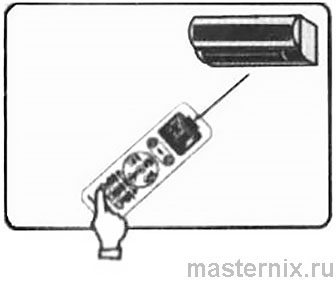

1. Вручную включите кондиционер, направьте пульт дистанционного управления на приемник кондиционера сигнала

2. Нажмите кнопку кода, который соответствует марке вашего кондиционера, и удерживайте ее до тех пор, пока кондиционер не запустится (при этом подается звуковой сигнал). Отпустите кнопку. Настройка закончена.

Соответствие кнопок марке кондиционера:

[Номер кнопки] название кнопки: марка кондиционера

[2] ON/OFF: Gree, Haier.
[5] TEMP ▲: MEDIA, Toshiba, Changhong.
[5] TEMP ▼: Sharp, Kelong.
[6] A SWING: Sanyo, Hisense.
[7] FAN: Mitsubishi, Other.
[8] TIME OFF: Fujutsu, Carrier.
[13] TIME ON: Chigo, Daikin.
[16] M SWING: Hitachi, Panasonic.
[16] MODE: LG, Samsung.
FAST COOL: AUX, CHUNLAN.
FAST HEAT: AUCMA, SHINCO.

Проверьте работу кнопок пульта. Если они эффективно работают, то настройка закончена. В противном случае повторите шаги 1-2.

В. Ручной ввод кода из таблицы производителей

1. Вручную включите питание кондиционера. В таблице производителей найдите коды, относящиеся к производителю кондиционера.

Например, “Haier”:

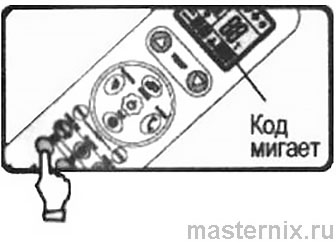

2. Нажмите и удерживайте кнопку SET (в течение приблизительно 3 сек.), пока индикатор кода модели на дисплее не начнёт мигать. Кнопками ▲ или ▼ установите один из кодов из таблицы (начиная с первого). Если был выбран подходящий код, то кондиционер включится.

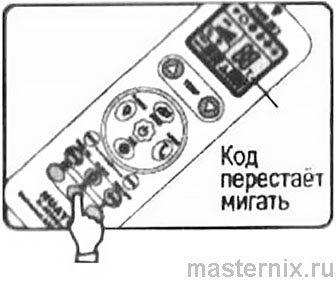

3. Нажмите кнопку "ОК", чтобы установить выбранный код. При этом индикатор кода на дисплее перестанет мигать.

4. Проверьте все функции кондиционера на работоспособность. Если часть функций окажутся не действующими, повторите шаги 2-3.

С. Автоматический цифровой поиск

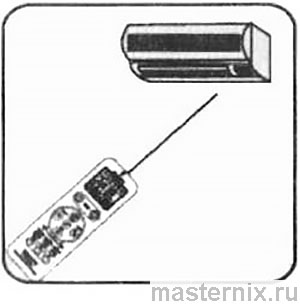

1. Включите питание кондиционера вручную. Направьте пульт на окошко ИК-приёмника кондиционера.

2. Нажмите и удерживайте кнопку SET (в течение приблизительно 6 сек.), пока на индикаторе кода модели на дисплее не начнут меняться номера кодов. Как только кондиционер включится, нажмите кнопку "OK" для прекращения поиска.

3. Проверьте все функции кондиционера на работоспособность. Если часть функций окажутся не действующими, повторите шаг 2.

Установка времени

Нажмите кнопку установки часов ("CLOCK") и удерживайте в течение 3 секунд. Пульт войдёт в режим установки времени, при этом цифры на дисплее начнут мигать. Установите время кнопками регулировки температуры (▲ и ▼). Чтобы завершить установку времени, нажмите на кнопку установки часов ("CLOCK") ещё раз.

Управление таймером

Для включения и выключения таймера используйте кнопки "TIME ON" и "TIME OFF". При этом соответствующие индикаторы кондиционера должны зажигаться, обозначая, что действует таймер кондиционера. У некоторых моделей кондиционеров таймер включения может быть установлен только при выключенном кондиционере.

❗👉➨ - Нормальная работа пульта возможна только при исправном ИК-приёмнике кондиционера
- Если пультом предполагается не пользоваться в течение длительного времени, то рекомендуется вынуть из него элементы питания.
- Если пульт функционирует некорректно, то возможно произвести сброс, вынув элементы питания не менее чем на 35 минут. После этого пульт вернётся к заводским установкам.

.

Коды программирования Huayu K-1038E+L

ACSOM 375
AIDELONG 046, 072, 074, 083, 109, 207, 285, 367, 531
AITE 072, 108, 117, 240, 367, 531
AKIRA 000, 057, 060, 367
ALPIN 431, 491, 521
AMCOR 345, 366, 367, 457
AMICO 387
AOKE 072, 220, 531
AOLI 002, 022, 060
APTON 286
AUCMA 012, 021, 030, 039, 048, 057, 066, 075, 204, 207, 209, 331, 338, 354, 510, 511, 512, 519, 544, 546
AUX 002, 056, 079, 115, 168, 180, 204, 207, 209, 212, 326, 368, 383, 396, 406, 426, 453, 497, 503, 527, 528
BAIXUE 072, 119, 531
BANSHEN 269
BEIJINGJINGDIAN 035, 367
BOERKA 061, 143, 367, 395
BORLER 002, 148, 170, 233, 367
BOSHI 170, 206, 211, 242
BOSHIGAO 002, 072, 139, 148, 157, 166, 171, 367, 531
BROTHER 286
CAIXING 002, 072, 123, 225, 531
CARRIER 002, 100, 124, 133, 151, 160, 168, 178, 184, 194, 301, 302, 303, 304, 485, 505
CHANGFENG 002
CHANGFU 141, 266, 371
CHANGHONG 002, 005, 050, 064, 075, 077, 092, 101, 158, 167, 168, 176, 205, 204, 212, 222, 322, 345, 354, 369, 419, 442, 514, 524, 532, 539, 543, 546
CHANGLING 009, 011, 020, 029, 038, 047, 051, 065, 072, 074, 204, 207, 243, 417, 531
CHIGAO 001, 028, 054, 063, 072, 081, 126, 147, 182, 184, 188, 204, 207 CHUANGHUA 072, 081, 207, 367, 523, 531
CHUANYAN 285
CHUNLAN 015, 126, 148, 216, 221, 226, 407, 425
COLROLLA 285
CONAIR 072, 081, 214, 220 CONROWA 003, 028, 055, 072, 081, 194, 196, 201, 206, 207, 208, 211, 213, 216, 221, 223, 367, 523, 531, 546
CONSUL 497
CORONA 093, 119, 128, 137, 146, 155, 164, 173, 359, 419, 470, 515, 520
CROWN 285
DAEWOO 072, 098, 023, 207, 245, 246, 268, 269, 531
DAIKIN 105, 114, 123, 132, 204, 207, 219, 314, 357, 374, 397, 428, 460, 488, 507, 518, 530, 536, 548, 549, 550, 551, 553, 555
DAJINXING 072, 111, 150, 159, 168, 207, 531
DAKE 285
DAOTIAN 072, 207, 367, 531
DELONGHI 292
DIPPER 072, 081, 214, 220
DONGAO 072, 081, 214, 220
DONGXIA 002, 072, 207, 367, 531
DONGXINBAO 061, 117, 367
DUNAN 002, 057, 207, 367
ELCO 387
ELECTER 387, 388, 411, 463
ELECTROLUX 179, 216, 221, 226, 261, 262, 325, 347, 363, 367, 395
FALANBO 072, 081, 214, 220 FEDDERS 289
FEIEDRICH 290
FEIGE 312, 371
FEILU 072, 083, 207, 503, 531
FEIPU 044, 072, 081, 150, 214, 220
FERROLIT 293
FIRST 288
FRESTECH 002, 146, 170, 207, 226, 337, 345, 356, 372, 450, 482, 523
FUJITSU 094, 103, 112, 156, 165, 174, 349, 365, 385, 408, 427, 459, 487, 506, 529, 535, 547, 552, 554

.. GE 559, 560, 561, 562, 563, 564
GEER 072, 207, 367, 531
GEWEIER 072, 081, 214, 220
GEYANG 072, 081, 214, 220
GHUALIN 007, 018, 025,, 030, 034, 147, 204, 207, 227, 232, 319, 330, 332, 358, 388, 431, 491, 521, 537, 541, 317
GREE 000, 003, 007, 046, 054, 080, 157, 166, 175, 195, 201, 206, 216, 217, 224, 318, 352, 367, 378, 389, 402, 437, 447, 467, 509
GUANGDA 072, 081, 207, 523, 531
GUQIAO 007
Galanz 072, 121, 204;207, 342, 351, 377, 430, 490, 491, 525, 531
Goldstar 150, 241
HAIER 062, 072, 097, 106, 134, 141, 144, 193, 205, 208, 210, 223, 324, 371, 394, 405, 423, 468, 493, 513, 523, 531
HELTON 287
HEMILTON 367
HICON 081, 017, 133, 523
HISENSE 032, 041, 077, 158, 167, 186, 187, 192, 211, 219, 224, 226, 229, 381, 392, 420, 496, 556
HITACHI 011, 020, 197, 261, 309, 323, 336, 346, 362, 370, 393, 421, 478, 445, 500, 516, 525, 533
HUABAO 019, 098, 107, 116, 125, 169, 178, 181, 191, 213, 225, 238, 335, 380, 391, 403, 473, 496, 522, 538, 542, 545
HUAGAO 072, 081, 214, 220
HUAKE 017, 189
HUAMEI 010, 153, 192, 197, 202, 247
HUANGYE NIUSHIWEI 259
INYCIN 001, 002, 015, 051, 072, 081, 086, 147, 168, 191, 194, 196, 199, 204, 207, 209, 219, 220, 224, 229, 234, 263, 264, 523, 531
JIALE 171 JIANGCHENG 072, 081, 214, 220 JIANGNAN 104 JICHUAN 072, 081, 214, 220 JINBEIJING 162, 229
JINDA 088, 503, 364
JINMENG 072, 081, 214, 220 JINSONG 061, 079, 205, 367, 503
JMSTAR 002, 207, 367
JOHNSO 131, 225, 387
KANGBAIEN 380
KANGLI 019, 106, 161, 225, 248, 299
KELIMATE 302
KELONG 220, 269, 343, 344, 353, 361, 416, 418, 495, 523, 531 098, 129, 169, 178, 186, 190, 213, 226, 317, 321, 335, 380, 481, 499
KEMING 072, 081, 214, 220 KLIMATAIR 014, 051, 074, 079, 138, 243, 431, 367
KONKA 072, 074, 115, 195, 196, 207, 367, 531
KRIS 071
LANGGE 072, 081, 121, 214, 220 LG 092, 150, 159, 191, 196, 327, 340, 386, 398, 409
LIANGYU 131, 387
LIKEAIR 072, 207, 367, 531
LONGHE 285
LOREN-SEBO 244, 248
MCQUAY 115, 375, 537, 541
MD 072, 081, 214, 220 MEILING 100, 151, 160, 170, 250, 251, 252
MIDEA 002, 054, 073, 084, 168, 177, 215, 229, 269, 308, 316, 319, 390
MINGXING 236, 238
MINGYI 072, 081, 121, 210, 214, 220, 311
MITSUBISHI 028, 035, 121, 131, 139, 191, 207
MITSUKA 004, 008, 010, 013, 018, 019, 022, 027, 028, 031, 035, 036, 040, 045, 049, 054, 058, 060, 063, 067, 072, 076, 081, 084, 131, 139, 182, 188, 193, 198, 203, 204, 207, 208, 210, 212, 215, 217, 222, 223, 227, 252, 269, 296, 317, 323, 333, 379, 432, 433, 439, 441, 444, 446, 449, 452 NATIONA 007, 016, 019, 083, 094, 103, 112, 121, 131, 205, 210, 215, 225, 546
NIKKO 066, 192, 197, 199, 209, 212, 519
NISO 265, 253
NORCA 527
OLYMPUS 537
OPAL 528
OUYANG 072, 081, 214, 220
PANASONIC 007, 016, 018, 083, 159, 227, 355, 367, 382, 401, 404, 422, 445, 479, 501, 517, 526, 534, 540, 546
PANDA 010, 072, 085, 181, 185, 191, 196, 202, 207, 210, 212, 217, 222, 227, 367, 531
PEREG 521
PILOT 294
PUYI 286
QIXING 200
RAYBO 019, 024, 033, 042, 052, 060, 069, 078, 087, 124, 168, 173, 249, 249, 387
RHOSS 295
RICAI 207, 367
RIJIANG 207, 220, 367
ROWA 043, 052, 070, 486
SACON 002, 110, 143, 207, 367
SAIJIUDIANJI 331
SAIJO DENKI 100, 143, 152, 331
SAMSUNG 014, 023, 147, 038, 061, 065, 070, 074, 096, 187, 192, 202, 249, 302, 312, 328, 341, 350, 367, 376, 399, 410, 413, 478
SANYE 286
SANYO 050, 059, 068, 077, 092, 095, 101, 110, 113, 118, 122, 127, 130, 136, 140, 142, 145, 149, 154, 158, 163, 167, 172, 176, 185, 191, 196, 201, 206, 211, 216, 218, 221, 278, 320, 334, 434, 435, 436, 438, 440, 443, 448, 451, 454, 457, 461, 464, 469, 471, 474, 4476, 483, 484, 486, 492, 494, 498, 502, 504, 508
SANZUAN 002 SAPORO 285
SAST 072, 137, 160, 196, 201, 206, 207, 211, 216, 344, 367, 531
SENSOR 434
SERENE 266
SHANGLING 006, 008, 015, 024,, 033, 086, 207, 214, 254, 255, 525
SHANGXING 135, 182, 209, 219, 229
SHARP 023, 070, 102, 111, 120, 129, 138, 145, 147, 156, 373, 384, 456, 484
SHENBAO 072, 207, 367, 531
SHENGFENG 019, 083, 111, 160, 503, 546
SHINCO 017, 089, 090, 310
SHINING 207, 367
SHUANGLU 026, 061, 207, 313, 367
SIGMA 371
SONGLINXIA 286
SOVA 107, 545
SOWA 286, 287
SOYEA 367
SRTC 256
STARIGHT-AIRCON 291
SUNBURG 061 TADIAIR 345, 457
TADIRAN 345, 366, 457, 491, 521
TAIYA 286
TCL 037, 072, 129, 146, 161, 163, 183, 185, 187, 189, 191, 196, 199, 204, 207, 226, 228, 329, 339, 366, 375, 387, 411, 412, 429, 463, 531
TEAC 278, 279, 280, 281, 282, 283, 284
TECO 044, 270, 271, 361, 367
TIANDI 269
TIANJINKONGTIAO 091, 257
TIANYUAN 072, 099, 207, 367, 531
TОВО 019, 056, 061, 070, 079, 191, 221, 348, 364, 424, 550
TONGLI 258, 259
TONGYI 072, 081, 214, 220 TOSHIBA 002, 073, 168, 229, 238, 244, 316, 343, 371
TOYO 054, 072, 081, 207, 269, 315, 523, 531, 367
TRANE 250, 251, 252
UNI-AIR 106, 161, 248
UTTLEDUCK 072, 193, 207, 260, 523, 531, 557
WANBAO 006, 072, 207, 367, 531, 542
WANGZI 285
WEIELI 057, 207, 367
WEILI 062, 053, 071, 072, 134, 207, 299, 531
WHIRLPOOL 007, 018, 120, 131, 227, 360, 400, 414 WUFENG 072, 207, 531
XIAYANG 072, 081, 214, 220 XILENG 083, 126, 186, 187, 370, 503, 546
XINGHE 072, 207, 367, 531
XINLE 056, 453, 550
YAIR 002, 009, 010, 072, 082, 084, 168, 186, 189, 194, 199, 204, 207, 212, 214, 224, 229, 415, 525, 531
YAOMA 002, 114, 123, 132, 141, 146, 156, 175, 185, 207, 234, 367
YIDAZHOU 072, 081, 214, 220 YIDONG 266
YORK 115, 130, 157, 267
YUTU 003, 005, 012, 019, 021, 025, 039, 064, 083, 109, 181, 185, 188, 191, 193, 194, 196, 198, 201, 203, 206, 207, 208, 213, 220~221, 497, 510, 511, 532, 546
ZHONGYI 054, 079, 166, 269

Другие: 037, 143, 199, 230, 231, 235, 237, 239, 272, 273, 274, 275, 276, 277, 297, 298, 300, 305, 306, 307, 371, 493, 450, 513

Компания оставляет за собой право вносить изменения в данную инструкцию.
Конструкция и технические параметры пульта могут изменяться без дополнительных уведомлений.
