Руководство по эксплуатации портативного пуско-зарядного устройства (Jump Starter) High Power Compas 20000 мАч
Руководство / инструкция
Портативное пуско-зарядное устройство High Power Compas 20000 мАч Инструкция на русском языке
Благодарим Вас за то, что Вы выбрали High Power Compas. Прежде чем начать эксплуатацию устройства, внимательно прочтите данное руководство, чтобы воспользоваться всеми возможностями продукта и продлить срок его службы. Сохраните это руководство, чтобы обратиться к нему, если в будущем возникнет такая необходимость.
Эта инструкция содержит информацию о технических характеристиках High Power Compas 20000 мАч, кнопках управления устройством, перечень мер безопасности, игнорирование или несоблюдение которых может привести к повреждению устройства, сбоям в его работе или к выходу из строя. В Руководстве так же содержатся советы по использованию устройства. Приведённая информация позволит избежать ошибок, связанных с неправильной эксплуатацией устройства.
Заранее приносим свои извинения за возможные несоответствия, связанные с постоянным совершенствованием функционала.
Технические характеристики
Ёмкость аккумулятора: 20000 мАч
Тип аккумулятора: Литий-полимерный
Кол-во циклов заряд-разряд: 1000
Выход: Автомобильный: 12 В / USB 5 В
Вход: 15 В / 1A
Пиковый ток: 400 A
Пусковой ток: 200-400 А
Выходной ток: 200-600 A
Выходная мощность: 60 Вт
Предельная температура: -40°С ~ 65°С
Размер: 170 х 88 х 38 мм
Вес: 800 г
.

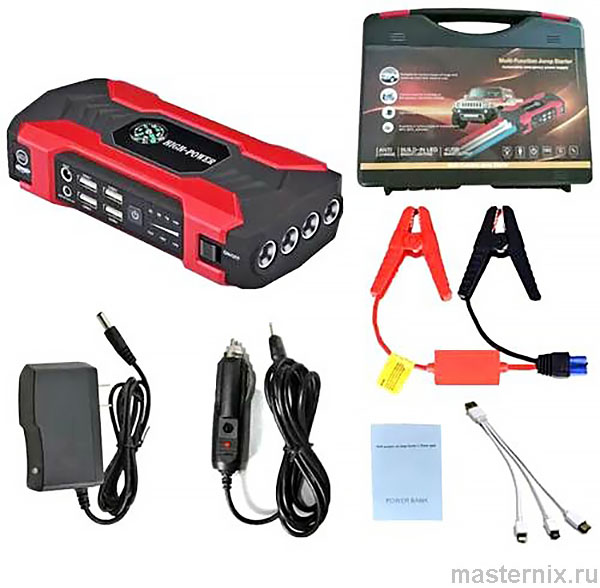

Комплектация
Автомобильное зарядное устройство High Power Compas 20000 мАч
Кейс для хранения
Зарядное устройство от сети 220В адаптер
Зарядный кабель "Прикуриватель"
Провода силовые с зажимами "крокодил"
Зарядный кабель "три в одном"
Инструкция
Общая информация
Зарядное устройство High Power Compas 20000 мАч позволяет произвести запуск двигателя автомобиля, без аккумулятора или с севшим аккумулятором, а благодаря USB разъему и множеству переходников его также используют для подзарядки ноутбуков, планшетов, смартфонов и прочей цифровой техники.
➠ Возможность подзарядки большинства популярных устройств
➠ Быстрая зарядка
➠ Множество переходников
➠ Фонарь
Меры предосторожности и общая информация
Автомобильное пусковое устройство произведено и предназначено для обеспечения пуска двигателя автомобиля. Нижеследующие указания по эксплуатации предназначены для того, чтобы помочь Вам правильно использовать устройство без угрозы чьей-либо безопасности и сохранять его в рабочем состоянии.
Внимательно прочитайте этот раздел и строго следуйте приведенным в нем инструкциям.
Меры предосторожности при работе с пуско-зарядным устройством Artway JS-1014
➠ Устройство следует держать вдали от зон с экстремальным изменением температуры, предохранять от воздействия прямых солнечных лучей или устройств, излучающих тепло. Защищайте устройство от попадания влаги и не помещайте его в пыльную или задымленную среду. Не допускайте контакта с активными химическими веществами.
➠ Предохраняйте устройство от ударов, не кладите на него тяжелые предметы и не вставляйте в него устройства или предметы, которые не подходят к стандартным разъёмам. Падение устройства может привести к повреждению и к нарушению его нормального функционирования.
Меры предосторожности при работе с адаптером питания
➠ При зарядке устройства используйте только стандартный тип адаптера питания (включен в комплект поставки). Эксплуатация нестандартного или иного типа зарядного устройства может привести к повреждениям и потере гарантии на устройство.
➠ Адаптер можно подключать только к тому типу электрической сети, параметры которой указаны на маркировке. Если Вы не уверены в соответствии параметров электрической сети и адаптера питания, проконсультируйтесь со специалистами, обратитесь в службу поддержки или в один из авторизованных изготовителем сервисных центров.
➠ Не наступайте на кабель адаптера питания и не ставьте на него тяжелые предметы.
➠ Не допускайте растяжения кабеля, его запутывания и завязывания узлами.
➠ При отсоединении адаптера питания от прикуривателя следует вытягивать штекер, а не тянуть за сам кабель.
➠ Не подключайте адаптер питания к каким-либо иным устройствам, помимо устройств данной модели.
➠ Храните адаптер питания в недоступном для детей месте
Меры предосторожности при работе с разъемами
➠ Не применяйте чрезмерную силу при подключении к разъемам внешних устройств. Это может привести к повреждению контактов.
➠ Не допускайте попадания в разъемы посторонних предметов, а также жидкости и пыли. Это может привести как к повреждению разъёма, так и устройства в целом.
➠ Перед установкой убедитесь, что штекер подсоединяется правильной стороной.
➠ Избегайте натяжения кабеля, когда он подключен к устройству.
..

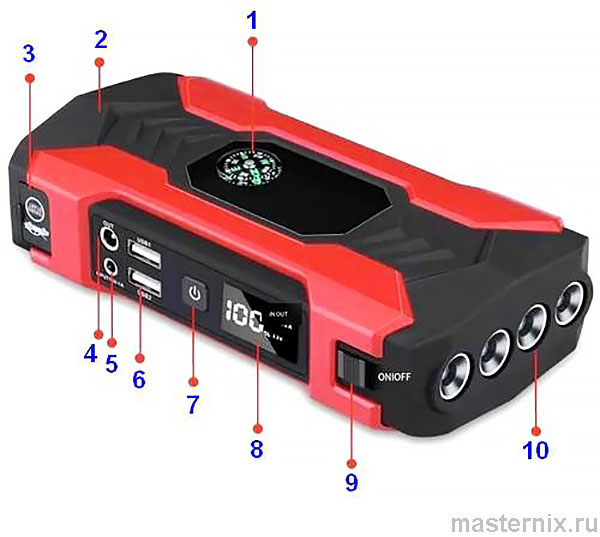

Внешний вид пускового устройства и органов управления
1) Компас;
2) Амортизатор удара - молот (Safety hammer);
3) Разъем для подключения пусковых проводов;
4) Выходной разъем 12-19 В;
5) Разъем для зарядки пускового устройства;
6) USB-выходы для подключения USB потребителей;
7) Кнопка переключения функций;
8) Дисплей уровней напряжения и зарядки;
9) Главный переключатель;
10) Светильники аварийного освещения.
Включение и отключение устройства
Нажмите на переключатель, чтобы запустить устройство. Продукт имеет интеллектуальную функцию обнаружения. Когда нагрузка отсутствует или электронная зарядка завершена, хост автоматически отключится через 60 секунд, чтобы избежать потери заряда встроенной батареи.
Зарядка устройства
В ходе эксплуатации устройства напряжение встроенного основного блока питания изменяется, т.е. повышается и падает. Пожалуйста используйте оригинальный адаптер для зарядки, при зарядке, будьте осторожны. Необходимо использовать только штатное зарядное устройство, соответствующее параметрам штатного устройства. Не используйте зарядное устройство, которое не подходит или некачественное зарядное устройство, в противном случае это может привести к повреждению встроенного блока питания или несчастным случаям. Не подключайтесь к изделию с повышенной мощностью, когда оно отключено.
1 Зарядка от сети 220 - 230В
Для заряда устройства используйте адаптер. Подключите адаптер к разъему для зарядки. Адаптер подключите к сети 220В.
2 Зарядка от бортовой сети 12В
Для зарядки от бортовой сети используйте кабель для зарядки "в прикуриватель". Подключите устройство к прикуривателю бортовой сети.
3 Контроль процесса зарядки
Контроль зарядки осуществляется по дисплею. На дисплее отображается уровень заряда 0-100 % или 4 ячейки светодиодов.
Дисплей зарядки: при подключении зарядного устройства к сети дисплей мигает, и число или столбец количества электроэнергии относится к отображению величины заряда. Полный заряд соответствует 100%.
Шаги запуска двигателя автомобиля
1) Подключите пусковые провода к аккумулятору соблюдая полярность, красный зажим к положительной клемме, черный зажим к отрицательной клемме;
2) Установите пусковые провода (2.2) в разъем для их подключения (3.3) на устройстве если батарея автомобиля разряжена;
3) Включите зажигание на время менее 3 секунд;
4) После запуска двигателя удалите пусковые провода (2.2) из разъема для их подключения (3.3) на устройстве;
5) Отключите пусковые провода стартового устройства от аккумулятора;
Важные советы
1. Перед началом работы убедитесь, что электронное оборудование автомобиля, кондиционер, освещение и т. д. выключены;
2. Металлический провод на положительном и отрицательном полюсе аккумуляторного зажима должен быть полностью соприкасался, и сначала необходимо очистить пыль или ржавчину
3. Убедитесь, что энергии в пусковом устройстве достаточно, желательно, чтобы оно было полностью заряжено (100%). Во время запуска мощность может время от времени сильно меняться, что является нормальным явлением. После запуска автомобиля заряд на время восстановится. Если запуск дважды не удался, обязательно отключите пусковое устройство и выясните причину перед продолжением работы. Обращайте внимание на то, когда температура зажима и пускового устройства питания слишком высока.
4. Если заряд автомобильного аккумулятора слишком низкий или отсутствует, рекомендуется использовать пусковое устройство напрямую, без аккумулятора, и пусковой эффект будет лучше. Отсоедините положительное/отрицательное соединение аккумулятора. Правильно соедините положительный и отрицательный пусковые провода с помощью зажимов (2.2) к хомутам, а затем попытайтесь запустить мотор. После запуска не выключайте зажигание, отключите провода запуска, а затем подключите аккумулятор с помощью хомутов в исходное состояние.
❗👉➨ Помните: не беритесь за положительный и отрицательный провода и не прикасайтесь к металлическому корпусу одновременно.
Процесс запуска:
1. Перед использованием устройства убедитесь, что мощность заряда составляет не менее 60%. Если мощность заряда менее 60%, заводить автомобиль запрещено (старайтесь заводить автомобиль при условии полной зарядки пускового устройства, насколько это возможно, чтобы обеспечить срок службы пускового устройства).
2. Зажмите положительный (+) полюс аккумулятора красным зажимом и отрицательный (-) полюс аккумулятора черным зажимом и немедленно подойдите к кабине, чтобы завести автомобиль. Если используется смарт-зажим, зеленый свет смарт-зажима будет светить в течение длительного времени.
3. Заводите автомобиль в течение не более 30 секунд, в противном случае заряд пускового устройства будет потерян из-за разряда внутреннего аккумулятора пускового устройства. Если используется смарт-зажим, питание автоматически отключается через 30 секунд, и его необходимо повторно подключить.
4. Снимите пусковое устройство и пусковые провода в течение 20 секунд после запуска и не подключайте пусковые провода к пусковому устройству в течение длительного времени.
5. Время старта не должно превышать 3 секунд. Если запуск не удался, снимите зажимы с АКБ автомобиля и подождите 2-3 минуты (после того, как температура модуля защиты зажима снизится), прежде чем снова подключать и запускать.
Зарядка мобильных телефонов, планшетов и других устройств
1. Подключите кабель заряжаемого устройства к выходу пускового устройства (Type-C, USB Quick Charge,USB)
2. Включите пусковое устройство
Использование LED-фонаря
Когда пускозарядное выключено, дважды кликните кнопку переключения, чтобы включить фонарь. Продолжайте нажимать кнопку ON, чтобы переключиться между различными режимами работы фонарика.
Инструкция по использованию главного включателя и кнопки переключения функций
Главный выключатель управляет работой всей цепи управления (выход силового пускового устройства не контролируется главным выключателем). Перед запуском двигателя автомобиля главный выключатель переведите в положение «Выкл», в противном случае это может проявиться при запуске. Количество энергии сильно изменится, и правильное отображение мощности будет восстановлено только после подзарядки. Перед зарядкой включите главный выключатель и установите его в положение включено, чтобы подключить зарядное устройство для зарядки пускового устройства: когда пусковое устройство не используется, выключите главный выключатель и переведите его в положение «выключено», чтобы уменьшить потери мощности.
Инструкции по использованию кнопки переключения функций
В положении главного выключателя «включено», коротко нажмите кнопку выбора функций только один раз, чтобы просмотреть уровень заряда на экране. После включения экрана нажмите функциональную кнопку и удерживайте ее в течение 3 секунд, чтобы включить свет, а затем последовательно кратковременно нажимайте, чтобы переключить режим освещения: сильный свет, мигание, SOS, выключение.
Меры предосторожности
➠ Берегите от детей.
➠ Не используйте его во влажных помещениях, в которых пускозарядное может проконтактировать с водой.
➠ Не модифицируйте и не извлекайте аккумулятор
➠ Не меняйте выход или вход
➠ Не бросайте в огонь
➠ Не используйте источник питания, который не подходит по характеристикам к данному устройству, для его зарядки.
➠ Не бейте и не роняйте это устройство.
➠ Если зарядка проходит ненормально или не работает, обратитесь в сервисный центр дистрибьютора.
➠ Если во время зарядки или хранения изделие нагрелось и изменило цвет, немедленно прекратите его использование. Это может привести к утечке жидкости, задымлению помещения или возгоранию.
➠ При зарядке не кладите пускозарядное устройство на легковоспламеняющиеся предметы (например, одеяло, ковер)
