Руководство по эксплуатации портативного пуско-зарядного устройства Artway JS-1014

Инструкция Artway JS-1014 Пусковое устройство для стартера

Портативное зарядное устройство(220 v)

Artway JS-1014 устройство, позволяющее произвести запуск двигателя автомобиля, без аккумулятора или с севшим в ноль аккумулятором, а благодаря USB разъему и множеству переходников его также используют для подзарядки ноутбуков, планшетов, смартфонов и прочей цифровой техники.

➠ Возможность подзарядки большинства популярных устройств
➠ Быстрая зарядка через USB-C
➠ Множество переходников
➠ Покрытие soft-touch

Общая информация

Благодарим Вас за то, что Вы выбрали бренд Artway. Прежде чем начать эксплуатацию устройства, внимательно прочтите данное руководство, чтобы воспользоваться всеми возможностями продукта и продлить срок его службы. Сохраните это руководство, чтобы обратиться к нему, если в будущем возникнет такая необходимость.

Эта инструкция содержит информацию о технических характеристиках Artway JS-1014, кнопках управления устройством и его программном обеспечении, перечень мер безопасности, игнорирование или несоблюдение которых может привести к повреждению устройства, сбоям в его работе или к выходу из строя. В Руководстве так же содержатся советы по использованию устройства. Приведённая информация позволит избежать ошибок, связанных с неправильной эксплуатацией устройства.

Заранее приносим свои извинения за возможные несоответствия, связанные с постоянным совершенствованием функционала.

Меры предосторожности и общая информация

Автомобильное пусковое устройство произведено и предназначено для обеспечения пуска двигателя автомобиля. Нижеследующие указания по эксплуатации предназначены для того, чтобы помочь Вам правильно использовать устройство без угрозы чьей-либо безопасности и сохранять его в рабочем состоянии.

Внимательно прочитайте этот раздел и строго следуйте приведенным в нем инструкциям.

Меры предосторожности при работе с пуско-зарядным устройством Artway JS-1014

➠ Устройство следует держать вдали от зон с экстремальным изменением температуры, предохранять от воздействия прямых солнечных лучей или устройств, излучающих тепло. Защищайте устройство от попадания влаги и не помещайте его в пыльную или задымленную среду. Не допускайте контакта с активными химическими веществами.

➠ Предохраняйте устройство от ударов, не кладите на него тяжелые предметы и не вставляйте в него устройства или предметы, которые не подходят к стандартным разъёмам. Падение устройства может привести к повреждению и к нарушению его нормального функционирования.

.

Меры предосторожности при работе с адаптером питания

➠ При зарядке устройства используйте только стандартный тип адаптера питания (включен в комплект поставки). Эксплуатация нестандартного или иного типа зарядного устройства может привести к повреждениям и потере гарантии на устройство.

➠ Адаптер можно подключать только к тому типу электрической сети, параметры которой указаны на маркировке. Если Вы не уверены в соответствии параметров электрической сети и адаптера питания, проконсультируйтесь со специалистами, обратитесь в службу поддержки или в один из авторизованных изготовителем сервисных центров.

➠ Не наступайте на кабель адаптера питания и не ставьте на него тяжелые предметы.

➠ Не допускайте растяжения кабеля, его запутывания и завязывания узлами.

➠ При отсоединении адаптера питания от прикуривателя следует вытягивать штекер, а не тянуть за сам кабель.

➠ Не подключайте адаптер питания к каким-либо иным устройствам, помимо устройств данной модели.

➠ Храните адаптер питания в недоступном для детей месте

Меры предосторожности при работе с разъемами

➠ Не применяйте чрезмерную силу при подключении к разъемам внешних устройств. Это может привести к повреждению контактов.

➠ Не допускайте попадания в разъемы посторонних предметов, а также жидкости и пыли. Это может привести как к повреждению разъёма, так и устройства в целом.

➠ Перед установкой убедитесь, что штекер подсоединяется правильной стороной.

➠ Избегайте натяжения кабеля, когда он подключен к устройству.

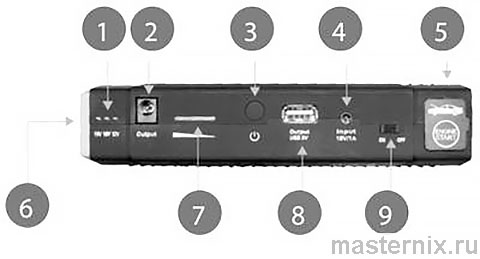

Внешний вид пускового устройства и органов управления

1. Светодиодные индикаторы
2. Выходное напряжение 12В/16В/19В
3. Многофункциональная кнопка
4. Разъем для зарядки 15В
5. 12В
6. Светодиодный фонарь
7. Индикатор заряда
8. USB-разъем
9. Переключатель питания

Эксплуатация

Система индикации заряда

Нажмите кнопку питания для проверки заряда батареи.

Количество светящихся светодиодов	4	3	2	1
Уровень заряда АКБ	100%	75%	50%	25%

Во время зарядки пускового устройства индикаторы загораются и гаснут один за другим. Количество непрерывно горящих индикаторов указывает на уровень заряда акумулятора пускового устройства.

Переключение режимов 12В-16В-19В

Для переключения между режимами 12В-16В-19В необходимо
➠ перевести переключатель в положение "ON",
➠ нажать многофункциональную кнопку, при этом светодиод 12В будет мигать,
➠ в момент мигания светодиода повторно нажать многофункциональную кнопку, прибор переключиться в режим 16В, и соответствующий светодиод это покажет,
➠ далее еще раз нажать многофункциональную кнопку, и прибор переключиться в режим 19В.

❗👉➨ Переключение между режимами возможно только в момент мигания светодиодов

Зарядка пускового устройства

Подключите пусковое устройство при помощи адаптера питания к электрической сети 220В либо к автомобильной сети через сигаретный прикуриватель.

Подключение пускового устройства к бортовому питанию автомобиля (12В)

1. Убедитесь в том, что количество горящих индикаторов не меньше 3

2. Подсоедините красный зажим пускового устройства к «+» аккумуляторной батареи автомобиля и подсоединение черный зажим пускового устройства к «-» аккумуляторной батареи автомобиля.

3. Подключите кабель пускового устройства в соответствующий разъем на корпусе пускового устройства.

4. Заведите автомобиль.

5. Когда Ваш автомобиль завелся необходимо отсоединить кабель от пускового устройства и отсоединить зажимы от аккумуляторной батареи автомобиля.

Зарядка мобильного устройства

1. Подключите кабель питания к USB—разъему 5В.

2. Выберите подходящий для вашего мобильного устройства адаптер и соедините с пусковым устройством Artway JS-1014.

3. Нажмите кнопку включения питания для начала зарядки.

Использование светодиодного фонаря

1. Включите пуско-зарядное устройство нажатием на Многофункциональную кнопку и проверьте уровень заряда АКБ.

2. Включите светодиодный фонарь двойным нажатием на многофункциональную кнопку.

3. Переключение режимов работы фонаря осуществляется однократными нажатиями на многофункциональную кнопку. Режимы фонаря: нормальный; стробоскоп; SOS;

4. После использования фонаря дважды нажмите на многофункциональную кнопку для отключения.

..

Техническая спецификация

Вес 498 гр
Размер 165х79х40 мм
Объем аккумулятора 14000 м•Ач
Выходные параметры тока 5В, 2,1А; 12В/16В/19В
Входные параметры тока 13,5В, 1,5А
Пусковой ток 200А
Пиковый ток 400А
Рабочая температура -20°С - 60°С

ВНИМАНИЕ! Автомобильное пусковое устройство произведено и предназначено для обеспечения пуска двигателя автомобиля и зарядки мобильных устройств.

Совместное использование с аккумуляторами

Устройство подходит для совместного использования с аккумуляторными батареями следующих типов:
- AGM аккумуляторы для систем Старт-стоп
- Герметичные GEL батареи
- VRLA / SLA аккумуляторы с клапаном давления
- WET аккумуляторы с жидким электролитом
- EFB аккумуляторы с улучшенным погружением пластин
