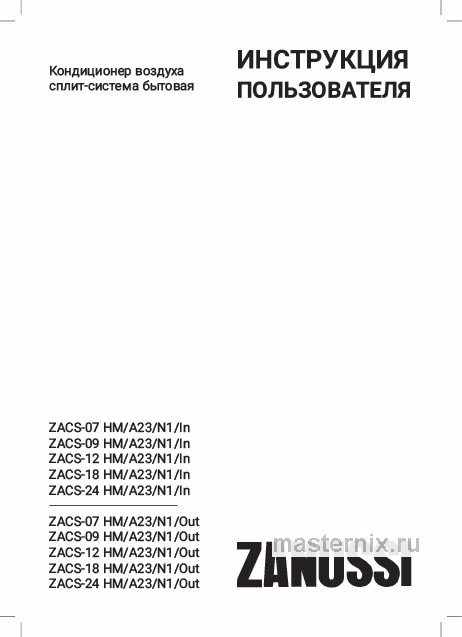

Инструкция Кондиционер Zanussi ZACS-07HM/A23/N1 Milano

Кондиционер воздуха сплит-система инверторного типа

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ






ZACS/l-07 HM/A23/N1/ln

ZACS/l-09 HM/A23/N1/ln

ZACS/l-12 HM/A23/N1/ln

ZACS/l-18 HM/A23/N1/ln

ZACS/l-24 HM/A23/N1/ln

ZACS/l-07 HM/A23/N1/Out

ZACS/l-09 HM/A23/N1/Out

ZACS/l-12 HM/A23/N1/Out

ZACS/l-18 HM/A23/N1/Out

ZACS/l-24 HM/A23/N1/Out

СОДЕРЖАНИЕ:

• Указания по безопасности
  • Это может привести к перегреву и явиться причиной пожара.
• Внутренний блок
• Наружный блок
• Перебои электропитания
• Режим обогрева
• Предварительный подогрев
• Защита от замораживания
• Устройство защиты компрессора
• Панель индикации внутреннего блока
• Описание пульта дистанционного управления
  • 1 Кнопка ON/OFF (ВКЛ./ВЫКЛ.)
  • 2 Кнопка MODE (режим работы)
  • 3 FAN (ВЫБОР СКОРОСТИ ВРАЩЕНИЯ ВЕНТИЛЯТОРА)
  • 4 Кнопка НАСТРОЙКИ ТЕМПЕРАТУРЫ
  • 5 Кнопка НАСТРОЙКИ ТЕМПЕРАТУРЫ
  • 6 SLEEP (НОЧНОЙ РЕЖИМ)
  • 7 HEALTHY*
  • 8 SUPER (ТУРБО-РЕЖИМ)
  • 9 TIMER
  • 10 Кнопка SWING*
  • 11 Кнопка SWING
  • 12 DISPLAY
  • 13 ECO (ЭКОНОМИЧНЫЙ РЕЖИМ)
  • 14 ECO (ЭКОНОМИЧНЫЙ РЕЖИМ)
  • 15 IFEEL*
  • 16 Блокировка кнопок пульта ДУ
• Панель индикации пульта дистанционного управления
• Основные функции управления
  • Расположение пульта ДУ в помещении
  • Замена элементов питания

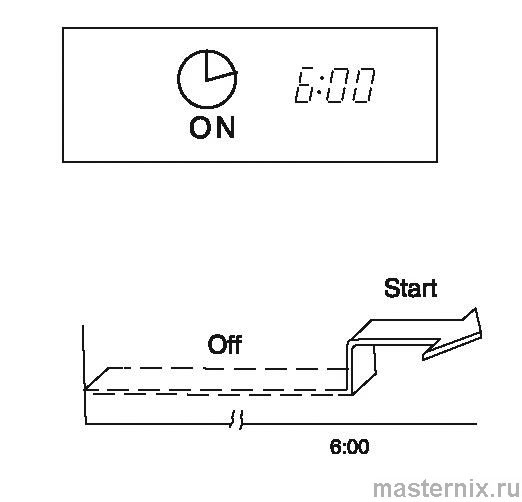

  • Таймер включения

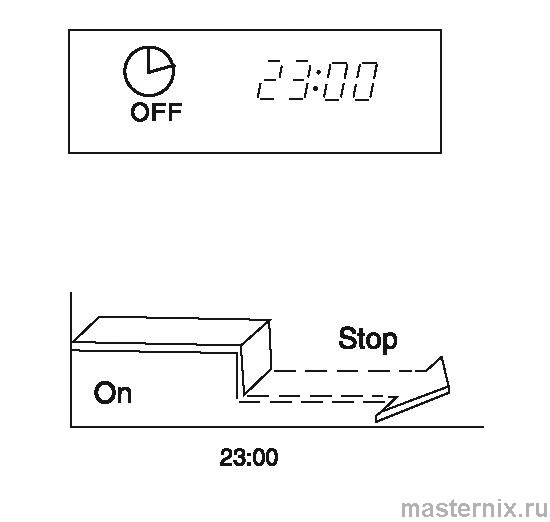

  • Таймер выключения

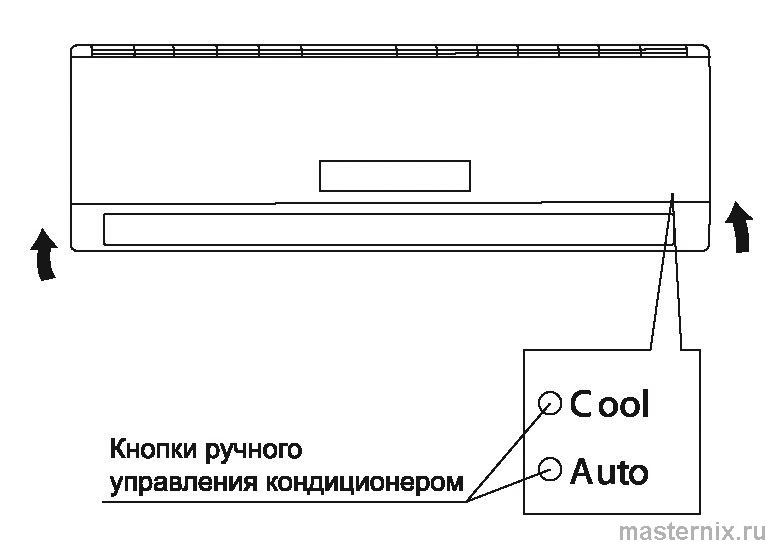

  • Ручное управление

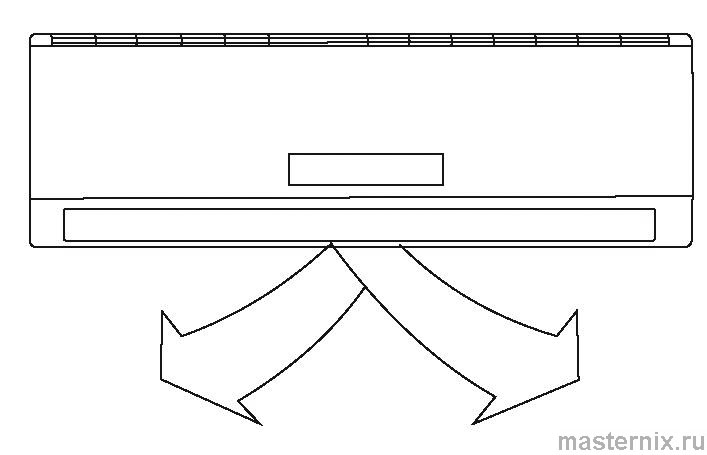

  • Регулирование направления потока обработанного воздуха
  • Регулирование направления потока воздуха в горизонтальной плоскости (вправо-влево)
  • Регулирование направления потока воздуха в вертикальной плоскости (вверх-вниз)
  • * Включение автоматического покачивания заслонки
• Техническое обслуживание кондиционера
  • Запрещается чистить пульт ДУ влажной тканью.

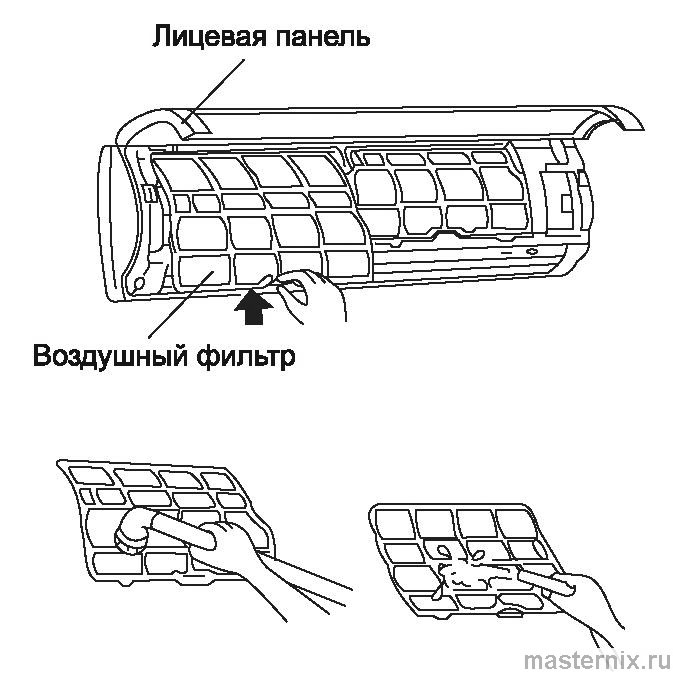

  • Чистка воздушных фильтров
  • Поиск и устранение неисправностей
  • Неисправности:
  • Общее
  • Утилизация
  • Транспортировка и хранение
  • Гарантия
  • Комплектация
  • Сертификация
• Памятка по уходу за кондиционером:

Кондиционер бытовой с наружным и внутренним блоком (сплит-система) предназначен для создания оптимальной температуры воздуха при обеспечении санитарно-гигиенических норм в жилых, общественных и административно-бытовых помещениях. кондиционер Zanussi осуществляет охлаждение, осушение, нагрев, вентиляцию и очистку воздуха от пыли.

Указания по безопасности

• Используйте правильное напряжение питания в соответствии с требованиями в заводском паспорте. В противном случае могут произойти серьезные сбои, возникнуть опасность жизни или произойти пожар.
• Не допускайте попадания грязи в вилку или розетку. Надежно подсоедините шнур источника питания во избежание получения удара электрическим током или пожара.
• Не отключайте автоматический выключатель источника питания и не выдергивайте шнур из розетки в процессе работы устройства. Это может привести к пожару.
• Ни в коем случае не разрезайте и не пережимайте шнур источника питания, поскольку вследствие этого шнур питания может быть поврежден. В случае повреждения шнура питания можно получить удар электрическим током или может вспыхнуть пожар.
• Никогда не наращивайте кабель питания.

Это может привести к перегреву и явиться причиной пожара.

• Не применяйте удлинители силовых линий и не используйте розетку для одновременного питания другой электрической аппаратуры. Это может привести к поражению электрическим током и возникновению пожара.
• Не вытаскивайте штепсель питания из розетки, держась за кабель питания. Это может привести к пожару и поражению электрическим током.
• * Обязательно вынимайте штепсель из розетки питания в случае длительного простоя кондиционера воздуха.
• Не загораживайте воздухозаборное и воздуховыпускное отверстия наружного и внутреннего блоков. Эго может вызвать падение мощности кондиционера и привести к нарушению его работы.
• Ни в коем случае не вставляйте палки или аналогичные предметы во внешний блок прибора. Так как вентилятор вращается при высокой скорости, такое действие может стать причиной получения телесного повреждения.
• Для Вашего здоровья вредно, если охлажденный воздух попадает на Вас в течение длительного времени. Рекомендуется отклонить направление воздушного потока таким образом, чтобы проветривалась вся комната.
• * Отключите прибор с помощью пульта дистанционного управления в случае, если произошел сбой в работе.
• Не проводите ремонт прибора самостоятельно. Если ремонт будет выполнен неквалифицированным специалистом, то это может стать причиной поломки кондиционера, а также удара электрическим током или пожара.
• * Не размещайте нагревательные приборы рядом с кондиционером воздуха. Поток воздуха от кондиционера может привести к недостаточной производительности нагревательного прибора и наоборот.
• При проведении чистки необходимо прекратить работу кондиционера и отключить подачу питания. В противном случае возможно поражение электрическим током.
• Не допускайте размещения рядом с блоками горючих смесей и распылителей. Существует опасность воспламенения.
• * Не допускайте попадания воздушного потока на газовую горелку и электрическую плиту.
• * Не касайтесь функциональных кнопок влажными руками.
• Убедитесь в том, что стена для установки блока достаточно прочна. В противном случае возможно падение блока, сопровождающееся нанесением травм и т.п.
• * Не допускайте попадания каких-либо предметов на внешний блок кондиционера.
• * кондиционер Zanussi должен быть заземлен.
• При появлении признаков горения или дыма, пожалуйста, отключите электропитание и свяжитесь с центром обслуживания, если возгорание или задымление не прекратилось после отключения, примите необходимые меры после возгорания, немедленно обратитесь в местную пожарную службу.

• * Прибор не предназначен для использования лицами (включая детей) с пониженными физическими, сенсорными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под присмотром или не проинструктированы об использовании прибора лицом, ответственным за их безопасность. Дети должны находиться под присмотром для недопущения игр с прибором.

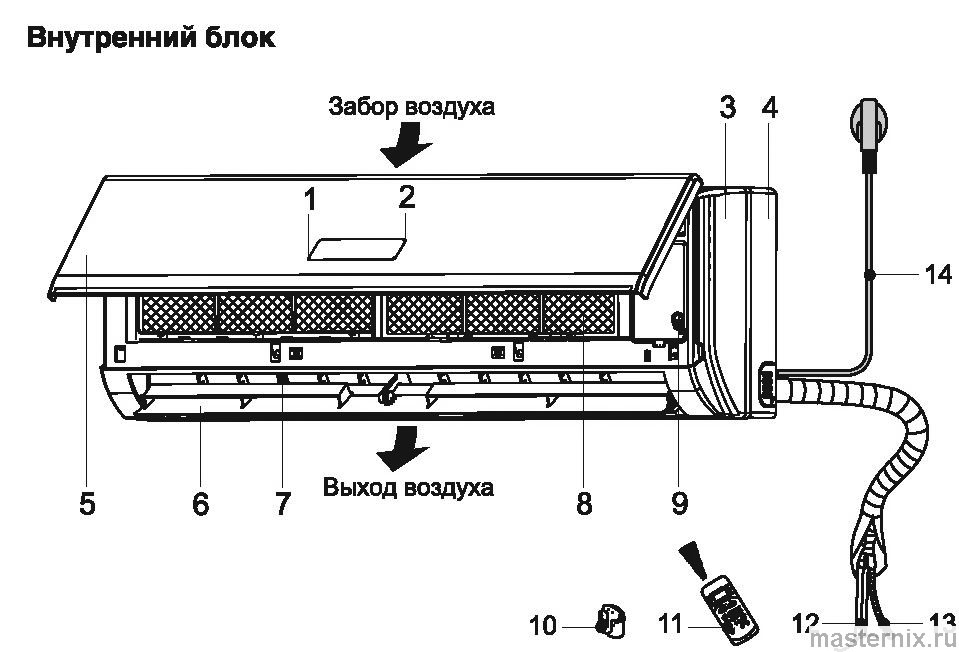

  Внутренний блок



• 1 Дисплей
• 2 Фотоприемник
• 3 Корпус
• 4 Основание корпуса
• 5 Крышка корпуса
• 6 Горизонтальные жалюзи
• 7 Вертикальные жалюзи
• 8 Воздушный фильтр
• 9 Кнопка ручного запуска кондиционера
• 10 Держатель пульта
• 11 Пульт дистанционного управления
• 12 Трубы для хладагента*
• 13 Дренажный шланг*
• 14 Кабель питания

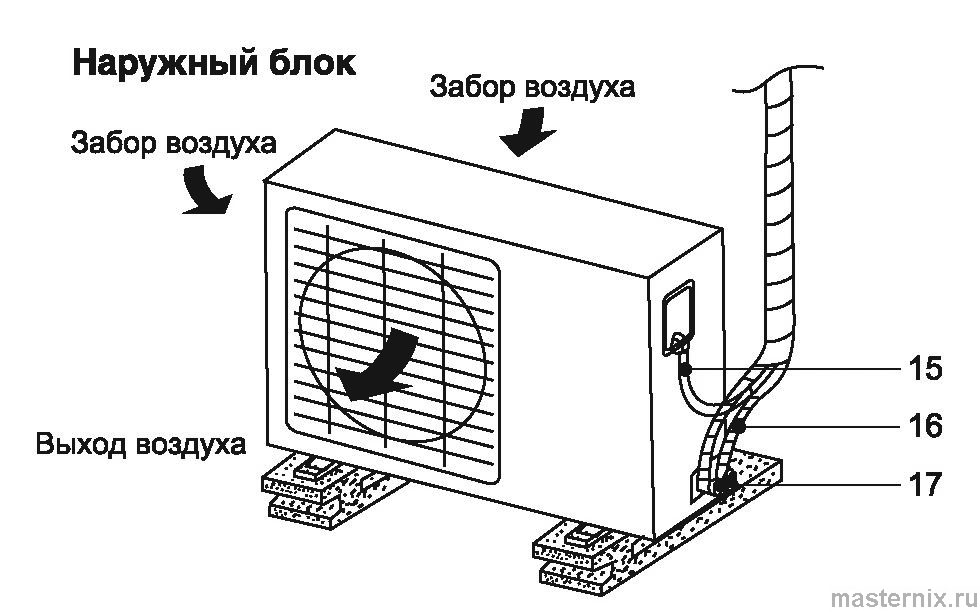

•  Наружный блок




• 15 Межблочный кабель*
• 16 Трубы для хладагента*
• 17 Сервисные вентили *Не входят в комплект.

Примечание:

• Рисунок приведен в качестве справочной информации и может иметь внешние отличия от реального прибора.

  Параметры / Модель	ZACS/I-07 HM/A23/N1	ZACS/I-09 HM/A23/N1	ZACS/I-12 HM/A23/N1	ZACS/I-18 HM/A23/N1	ZACS/I-24 HM/A23/N1
  Мощность охлаждения, BTU/h	7000 (2200-9550)	9000 (2800-11500)	12000 (3410-13000)	18000 (4400-20000)	24000 (5100-25600)
  Мощность обогрева, BTU/h	8000 (2200-10000)	9500 (3210-12500)	12500 (3480-13500)	18500 (4400-21500)	24500 (5100-27000)
  Электропитание	220-240 В ~ 50ГЦ/1Ф	220-240 В ~ 50ГЦ/1Ф	220-240 В ~ 50ГЦ/1Ф	220-240 В ~ 50ГЦ/1Ф	220-240 В ~ 50ГЦ/1Ф
  Потребляемая мощность охлаждения, Вт	635 (240-1050)	820 (240-1250)	1095 (300-1980)	1645 (420-2500)	2190 (530-2900)
  Потребляемая мощность обогрева, Вт	650 (240-1150)	770 (240-1350)	1013 (300-1980)	1500 (420-2500)	1985 (530-2800)
  Тип фреона	R410A	R410A	R410A	R410A	R410A
  Номинальный ток (охлаждение), А	3,0 (1,2-7,5)	3,8 (1,2-8,0)	5,1 (1,4-9,0)	7,8 (2,4-12,0)	10,4 (3,0-15,0)
  Номинальный ток (обогрев), А	3,0 (1,2-8,0)	3,6 (1,2-8,5)	4,7 (1,4-9,0)	7,1 (2,4-12,0)	9,4(3,0-14,0)
  Степень защиты (внутренний/внешний блоки)	IPX0/IPX4	IPX0/IPX4	IPX0/IPX4	IPX0/IPX4	IPX0/IPX4
  Класс электрозащиты	I класс	I класс	I класс	I класс	I класс
  Класс энергоэффективности (охлаждение/ обогрев)	А/А	А/А	А/А	А/А	А/А
  Уровень шума (внутренний блок), дБ(А)	22	22	24	29	31
  Уровень шума (внешний блок), дБ(А)	50	50	52	55	55
  Производительность по воздуху (внутренний блок), м3/ч	450	450	550	900	1 000
  Размеры прибора (внутренний блок) (ШхВхГ), мм	698x255x190	698x255x190	777x250x201	910x294x206	1010x315x220
  Размеры прибора (внешний блок) (ШхВхГ), мм	712x459x276	712x459x276	712x459x276	853x602x349	853x602x349
  Размеры упаковки (внутренний блок) (ШхВхГ), мм	764x325x257	764x325x257	850x320x275	979x372x277	1096x390x297
  Размеры упаковки (внешний блок) (ШхВхГ), мм	765x481x310	765x481x310	765x431x310	890x628x385	890x628x385
  Температурный режим работы (охлажден ие\нагрев)	0 ~ +53 / -15 ~ +30
  Вес нетто/брутто (внутренний блок), кг	6,5/8,5 6,5/8,5 7,5/9,5 10,0/13,0 13,0/16,0
  Вес нетто/брутто (внешний блок), кг	20,5/23,0 20,5/23,0 21,0/23,5 29,0/32,0 33,0/36,0

  Режим работы	Воздух в помещении	Наружный воздух
  Охлаждение	От 17 до 32 °C	От 0 до 50 °C
  Обогрев	От 0 до 30 °C	От -15 до 30 °C
  Осушение	От 17 до 30 °C	От11 до 43 °C

Примечание:

• Более детальный температурный режим указан в таблице технических характеристик.

Примечание:

• Если указанные условия эксплуатации не выполняются, то срабатывают устройства защиты, что ведет к нарушению нормальной работы агрегата.
• Если кондиционер Zanussi работает в режиме охлаждения при высокой относительной влажности (более 80%), то на лопатках заслонок может образовываться конденсат и стекать на пол.

Для защиты кондиционера предусмотрена 3-минутная задержка пуска компрессора после включения кондиционера.

Перебои электропитания

При перебоях электропитания предусмотрена функция автоматического включения кондиционера в том же режиме, что и до момента пропажи напряжения.

Гроза или работающий рядом радиотелефон могут вызвать нарушения нормальной работы кондиционера.

В этом случае отключите и снова включите электропитание, затем нажмите кнопку "ON/OFF” (ВКЛ/ВЫКЛ.) на пульте дистанционного управления.

Режим обогрева

Предварительный подогрев

Сразу после включения кондиционер не подает нагретый воздух в помещение. Подача нагретого воздуха начинается приблизительно через 5 минут после включения. Это время необходимо для нагрева теплообменника внутреннего блока. При включении подачи воздуха индикатор "DEFROST” гаснет.

Регулирование расхода нагретого воздуха

После того как фактическая температура воздуха в помещении достигнет заданного значения, происходит автоматическое снижение скорости вентилятора.

Защита от замораживания

Если в режиме обогрева происходит замораживание теплообменника наружного блока, то автоматически включается режим оттаивания (приблизительно на 5-10 минут). Во время цикла оттаивания на панели внутреннего блока горит индикатор "DEFROST”, вентиляторы внутреннего и наружного блоков остаются отключенными.

Теплопроизводительность

При работе в режиме обогрева кондиционер Zanussi переносит тепло, содержащееся в наружном воздухе, в помещение (принцип действия теплового насоса). При понижении температуры наружного воздуха температура на выходе внутреннего блока также снижается.

Устройство защиты компрессора

• Поддерживайте в помещении комфортную температуру воздуха.
• Загрязненный воздушный фильтр снижает эффективность охлаждения и обогрева, поэтому чистите его не реже одного раза в две недели.
• Не открывайте двери и окна слишком часто. Это поможет Вам сохранить холод или тепло в помещении.
• В солнечный день при работе кондиционера в режиме охлаждения закрывайте шторы.
• Пользуйтесь таймером для задания времени включения и отключения кондиционера.

Панель индикации внутреннего блока

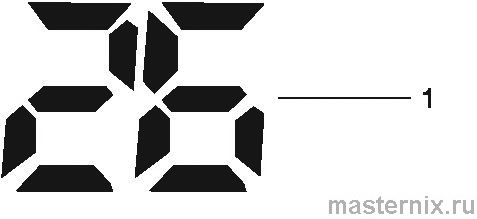

1 Индикатор текущей температуры

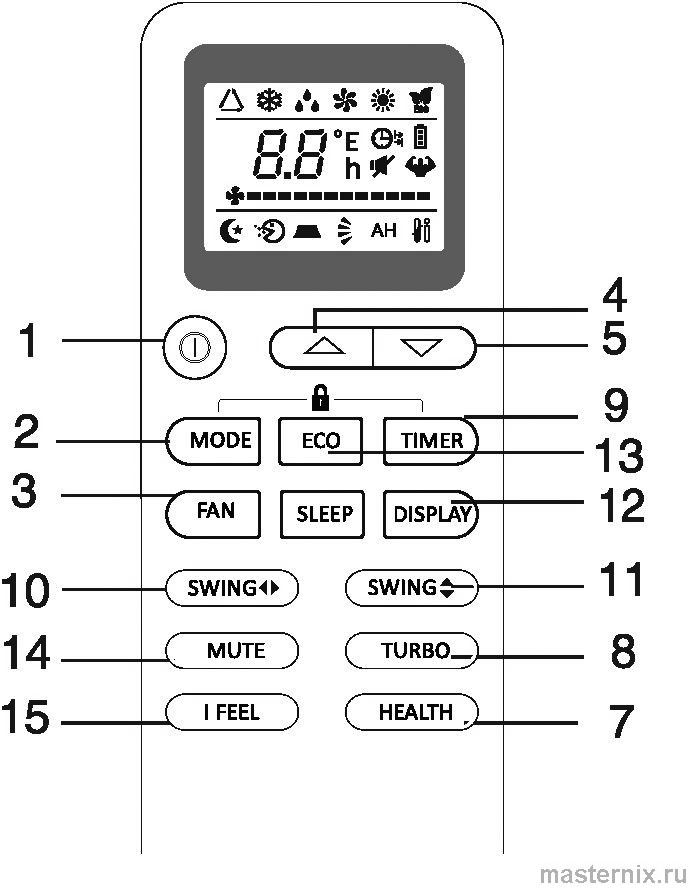

Описание пульта дистанционного управления

• Для управления кондиционером применяется беспроводной инфракрасный дистанционный пульт.
• При управлении расстояние между пультом и приемником сигнала на внутреннем блоке должно быть не более 8 м. Между пультом и блоком не должно быть предметов, мешающих прохождению сигнала.
• Пульт управления должен находиться на расстоянии не менее 1 м от телевизионной и радио аппаратуры.

• Не роняйте и не ударяйте пульт, а также не оставляйте его под прямыми солнечными лучами.



• 1 Кнопка ON/OFF - включение/выключение .
• 2 Кнопка MODE - выбор режима работы: автоматический-Охлаждение-Осушение-Вентиляция-Обогрев
• 3 Кнопка FAN- выбор скорости вращения вентилятора
• 4 Кнопка - увеличения температуры
• 5 Кнопка ▼ - уменьшения температуры
• 6 Кнопка SLEEP- включение ночного режима работы
• 7 Кнопка HEALTHY *- включение режима ионизации
• 8 Кнопка TURBO - активация интенсивного режима работы
• 9 Кнопка TIMER - активация таймера включения/выключения
• 10 Кнопка Swing*  - управление воздушным потоком по горизонтали
• 11 Кнопка Swing ▼ - управление воздушным потоком по вертикали
• 12 Кнопка DISPLAY - подсветка дисплея на внутреннем блоке
• 13 Кнопка ECO - включение экономичного режима
• 14 Кнопка MUTE - включение Бесшумного режима
• 15 Кнопка IFEEL* - поддержание заданной температуры возле пользователя.

Примечание:

Представленная картинка относится к стандартному пульту дистанционного управления. на нем изображены практически все функциональные кнопки. Они могут слегка отличаться от функциональных кнопок вашего пульта дистанционного управления (в зависимости от модели).

1 Кнопка ON/OFF (ВКЛ./ВЫКЛ.)

Нажмите кнопку ON/OFF. Когда прибор получит сигнал, то на дисплее внутреннего блока загорится индикатор режима работы . При нажатии кнопки второй раз, прибор будет выключен. Включая или выключая прибор, функция TIMER и функция SLEEP будут отключены, но предварительные настройки сохранятся.

2 Кнопка MODE (режим работы)

Нажатием кнопки выбирается режим работы:FEEL (Автоматический),. Cool

(Охлаждение),DRY (Осушение),Fan (Вентилятор),HEAT (Нагрев). На дисплее пульта высвечиваются соответствующие знаки индикации режимов.

3 FAN (ВЫБОР СКОРОСТИ ВРАЩЕНИЯ ВЕНТИЛЯТОРА)

Нажатием кнопки FAN скорость вентилятора меняется в следующей последовательности: AUTO - Низкая - Средняя - Высокая На дисплее высвечивается соответствующая индикация скорости вентилятора.

4 Кнопка НАСТРОЙКИ ТЕМПЕРАТУРЫ

Используется для увеличения температуры, значений таймера. Для того, чтобы увеличить температуру, нажмите кнопку Непрерывное нажатие и удержание кнопки ▲ более 2 секунд соответственно будет быстро увеличивать температуру до того момента, пока кнопка не будет отжата. В режиме FEEL функция регулировки температуры отсутствует. Диапазон регулировки температур: 16-31 °C.

5 Кнопка НАСТРОЙКИ ТЕМПЕРАТУРЫ

Используется для уменьшения температуры, значений таймера. Непрерывное нажатие и удержание кнопкиболее 2 секунд соответственно будет быстро понижать температуру до того момента, пока кнопка не будет отжата. В режиме FEEL функция регулировки температуры отсутствует.

6 SLEEP (НОЧНОЙ РЕЖИМ)

Функция Ночной режим автоматически настраивает температуру в помещении для создания комфортных условий для сна. В режиме COOL (ОХЛАЖДЕНИЕ) и DRY (ОСУШЕНИЕ) установленная температура автоматически поднимется на 2 градуса °C за первые 2 часа. В режиме HEAT (ОБОГРЕВ) установленная температура будет постепенно понижаться на 2 градуса °C за первые 2 часа. При установке функции НОЧНОГО РЕЖИМА на дисплее пульта высвечивается значок. После 10 часов работы в Ночном режиме, кондиционер Zanussi перейдет в предыдущий режим работы.

7 HEALTHY*

Включение режима ионизации.

8 SUPER (ТУРБО-РЕЖИМ)

В режиме COOL (ОХЛАЖДЕНИЕ) и HEAT (ОБОГРЕВ) нажатием кнопки SUPER можно включить/выключить функцию ТУРБОРЕЖИМ. При переключении режимов либо при увеличении/уменьшении скорости вращения вентилятора, функция ТУРБО-РЕЖИМ автоматически отключается.

Примечание:

О РЕЖИМЕ SUPER. После запуска данной функции прибор начнет работать на максимальной мощности, чтобы обогреть или охладить помещение как можно скорее.

9 TIMER

Используется для автоматического включения / выключения кондиционера. Запрограммировать время включения можно только при выключенном проборе. Нажмите кнопку TIMER, установите нужную температуру нажатием кнопок со стрелками, снова нажмите кнопку TIMER, задайте требуемое время с помощью кнопок со стрелками. Нажимайте кнопки со стрелками до тех пор, пока на экране не появится значение временного промежутка, соответствующего времени от момента установки таймера до желаемого момента начала работы кондиционера. До установки желаемого времени включения прибора, настройте желаемый режим включения с помощью кнопки MODE и скорость вентилятора с помощью кнопки FAN. Выключите кондиционер. Запрограммировать время выключения можно только при включенном приборе. Нажмите кнопку TIMER, задайте требуемое время с помощью кнопок со стрелками. Нажимайте кнопки со стрелками до тех пор, пока на экране не появится значение временного промежутка, соответствующего времени от момента установки таймера до желаемого момента завершения работы кондиционера.

10 Кнопка SWING*

Включает функцию качания жалюзи, направление воздушного потока чередуется: справа налево для равномерного распределения воздуха в помещении.

11 Кнопка SWING

Включает функцию качания жалюзи, направление воздушного потока чередуется: вверх-вниз для равномерного распределения воздуха в помещении. В режиме охлаждения направьте заслонки жалюзи вверх, в режиме обогрева разверните заслонки жалюзи вниз.

12 DISPLAY

Подсветка дисплея на внутреннем блоке.

13 ECO (ЭКОНОМИЧНЫЙ РЕЖИМ)

Нажатием кнопки ECO в режиме охлаждения, температура возрастет на 2 градуса (по сравнению с установленной температурой). Нажатием этой кнопки в режиме обогревания, температура снизится на 2 градуса (по сравнению с установленной температурой).

14 ECO (ЭКОНОМИЧНЫЙ РЕЖИМ)

При активации функции MUTE внутренний блок кондиционера работает с минимальной скоростью вентилятора. При выборе функции FAN/TURBO/SLEEP Бесшумный режим будет выключен.

Примечание:

Функция MUTE не может быть активирована в режиме DRY (Осушение).

15 IFEEL*

При активации функции IFEEL заданная температура воздуха поддерживается не в месте расположения внутреннего блока сплит-системы, а рядом с пультом ДУ (в близи пользователя), что обеспечивает наиболее комфортные климатические условия.

16 Блокировка кнопок пульта ДУ

Для блокировки или разблокировки кнопок пульта ДУ необходимо одновременно нажать на кнопки MODE и TIMER.

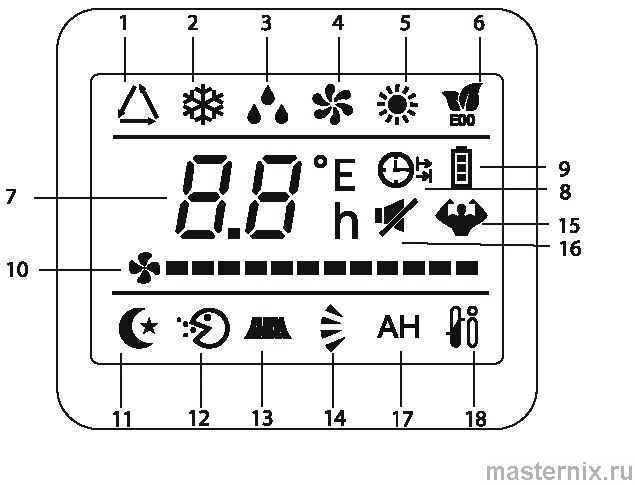

Панель индикации пульта дистанционного управления

* В данной серии не используется



1. Автоматический режим работы
2. Режим Охлаждения
3. Режим Осушения
4. Режим Вентиляции
5. Режим Обогрева
6. ECO режим
7. Заданная температура
8. Включение/выключение таймера
9. Индикатор батареи питания пульта ДУ
10. Скорость вращения вентилятора
11. Ночной режим
12. Режим ионизации
13. Вертикальные жалюзи
14. Горизонтальные жалюзи
15. Турбо режим

Основные функции управления

Для включения/выключения прибора нажмите кнопку ON/OFF на пульте ДУ.

Примечание:

После выключения прибора жалюзи внутреннего блока закроются автоматически.

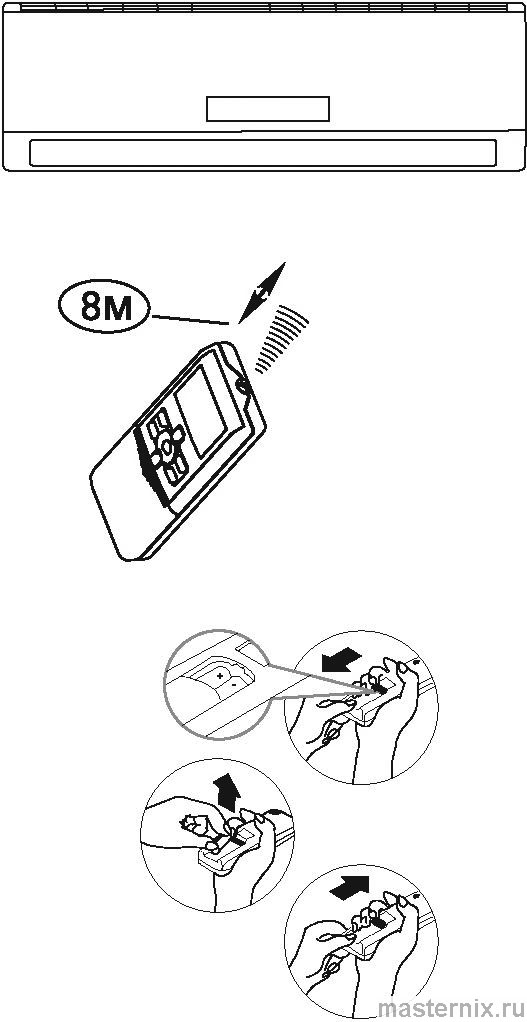

Расположение пульта ДУ в помещении

Располагайте пульт ДУ в прямой видимости от внутреннего блока кондиционера, и на расстоянии не превышающем 8 метров. Это особенно важно при работе с таймером.

Внимание:

Стены, двери, занавесы, предметы мебели, и т.д. загораживающие прямую видимость от пульта ДУ до внутреннего блока кондиционера блокируют работу пульта ДУ Не допускайте попадания любых жидкостей на пульт ДУ. Не допускайте попадания прямых солнечных лучей на пульт ДУ и панель управления внутреннего блока. Некоторые электрические устройства могут вызывать помехи в работе пульта ДУ

Замена элементов питания

В пульте ДУ используются два щелочных элемента питания типа LR03. Сдвиньте нижнюю крышку пульта ДУ и установите, соблюдая указанную полярность элементы питания. Установите крышку на место. После замены элементов питания установите показания часов пульта ДУ.

Внимание:

• * При замене батарей не используйте ранее работавшие элементы питания, или элементы питания разных типов. Это может привести к поломке пульта ДУ
• * Если вы не используете пульт ДУ несколько недель или более, удалите элементы питания из пульта ДУ.
• Нормальный срок службы элементов питания в пульте ДУ не превышает б месяцев. В случае задержки или затрудненности передачи команд от пульта ДУ замените элементы питания.
• * Всегда следите за тем, чтобы в прямой видимости между пультом ДУ и внутренним блоком кондиционера не было препятствий для нормальной передачи сигнала.
• * Исключите попадания любых жидкостей на пульт ДУ.
• * Защищайте пульт ДУ от действия прямого солнечного света и воздействия высоких температур.
• Не допускайте попадания прямого солнечного света на панель управления кондиционера, это может вызвать перебои в управлении с пульта ДУ
• Исключите воздействие на пульт ДУ электромагнитных полей, это может привести к его некорректной работе.




Таймер включения

Данная функция используется для включения кондиционера в заданное время, например перед вашим возвращением домой. Внимание: активация функций таймера происходит в течении трех секунд после передачи сигнала с пульта ДУ. Не нажимайте ни каких кнопок в течении трех секунд после передачи команд связанных с работой таймера. Пример установок таймера: необходимо установить время включения кондиционера в 06:00:

• нажмите кнопку TIMER, индикатор таймера включения на пульте ДУ будет мигать (если установлено время 06:00, это время будет мигать) и через 3 секунды режим таймера будет включен;
• установка или коррекция необходимого вам времени производится согласно пунктам 1,2,3 и 4 главы "Установка таймера";
• через 3 секунды новое или установленное время таймера будет активировано.




Таймер выключения

Данная функция используется для выключения кондиционера в заданное время, например перед вашим возвращением домой. Внимание: активация функций таймера происходит в течении трех секунд после передачи сигнала с пульта ДУ. Не нажимайте ни каких кнопок в течении трех секунд после передачи команд связанных с работой таймера. Пример установок таймера: необходимо установить время выключения кондиционера в 23:00:

• нажмите кнопку TIMER, индикатор таймера включения на пульте ДУ будет мигать (если установлено время 23:00, это время будет мигать) и через 3 секунды режим таймера будет включен;
• установка или коррекция необходимого вам времени производится согласно пунктам 1,2,3 и 4 главы "Установка таймера";
• через 3 секунды новое или установленное время таймера будет активировано.

Ручное управление



Ручное управление применяется, если пульт ДУ утерян или вышел из строя.

• Откройте лицевую панель и поднимите ее вверх до щелчка.
• Нажмите кнопку "AUTO", расположенную на внутреннем блоке. кондиционер Zanussi начнет работать в АВТОМАТИЧЕСКОМ режиме.
• * Для перехода в режим дистанционного управления нажмите любую кнопку на пульте дистанционного управления.
• Кнопка "COOL" - ОХЛАЖДЕНИЕ, расположенная на внутреннем блоке, предназначена для тестирования, поэтому не включайте ее на длительное время.



Регулирование направления потока обработанного воздуха




Правильно отрегулируйте направление потока обработанного воздуха. В противном случае обработанный воздух будет неравномерно распределяться по объему помещения, создавая дискомфорт.

Регулирование направления потока воздуха в горизонтальной плоскости (вправо-влево)

Направление потока воздуха в горизонтальной плоскости задается вручную поворотом вертикальной заслонки вправо или влево.

Когда кондиционер работает, и горизонтальные заслонки находятся в фиксированном положении, отрегулируйте направление потока воздуха, поворачивая вертикальные заслонки.

Регулирование направления потока воздуха в вертикальной плоскости (вверх-вниз)

Регулирование направления потока воздуха в вертикальной плоскости выполняется поворотом горизонтальных заслонок с пульта дистанционного управления при помощи кнопки "SWING".

* Включение автоматического покачивания заслонки

Для включения автоматического покачивания горизонтальной заслонки нажмите кнопку "SWING". После отключения кондиционера направляющая заслонка автоматически устанавливается в положение "Закрыто". Если кондиционер Zanussi отключен, то кнопка "SWING" не работает.

• * При пуске кондиционера горизонтальные заслонки не должны быть слишком сильно повернуты вверх или вниз. В противном случае может снизиться эффективность охлаждения или обогрева.
• Во избежание нарушений в работе системы управления не поворачивайте горизонтальную заслонку вручную. При нарушении нормальной работы горизонтальной заслонки отключите кондиционер, выньте вилку из розетки, через несколько минут снова вставьте вилку в розетку и включите кондиционер.
• поверхности вертикальной заслонки и стекания его на пол при продолжительной работе в режимах охлаждения или осушения не направляйте поток воздуха вниз. При повторном включении кондиционера горизонтальная заслонка может оставаться неподвижной около 10 с.
• Во время первого включения кондиционера при повороте горизонтальной заслонки может раздаваться шум. Это нормально, не обращайте на шум внимания.

Техническое обслуживание кондиционера

Чистка внутреннего блока и пульта ДУ

Прежде чем приступить к чистке, выньте вилку из розетки.

• Чистку внутреннего блока и пульта ДУ выполняйте сухой мягкой тканью.
• * Если внутренний блок слишком загрязнен, смочите ткань холодной водой.
• * Снимите лицевую панель внутреннего блока, промойте ее водой и вытрите насухо тканью.

Внимание:

Запрещается чистить пульт ДУ влажной тканью.

Не пользуйтесь для чистки бензином, растворителями, чистящими порошками или другими химически активными веществами.

Перед длительным перерывом в эксплуатации кондиционера

• Включите кондиционер Zanussi на несколько часов в режиме вентиляции. Это позволит полностью просушить его внутренние полости.
• Отключите кондиционер и выньте вилку из розетки.
• Извлеките элементы питания из пульта ДУ

Чистка воздушных фильтров

Перед тем, как приступить к чистке, выньте вилку из розетки.

Загрязнение фильтров приводит к снижению тепло- и холодопроизводительности кондиционера.

Поэтому регулярно проводите чистку моющегося фильтра.

• Откройте и поднимите лицевую панель до щелчка. Возьмитесь за среднюю часть фильтра и потяните его вниз.
• Извлеките дезодорирующий фильтр из моющегося фильтра.
• Очистите моющийся фильтр с помощью воды или пылесоса и высушите его.
• Очистите дезодорирующий фильтр

• * Выньте электростатический фильтр из рамки, как показано на рис. (не эксплуатируйте кондиционер без электростатического фильтра).



Внимание:

Во избежание поражения электрическим током не касайтесь электростатического фильтра в течение 10 мин. после открытия воздухозаборной решетки.

Промойте фильтр слабым моющим средством или водой и просушите его на солнце в течение двух часов.

Перед установкой фильтра на место проверьте, не повреждены ли разрядный электрод и рамка.

Внимание:

• Монтаж кондиционера должен быть осуществлен квалифицированным специалистом.
• * Убедитесь, что параметры сети электропитания соответствуют электрическим характеристикам, указанным на заводской табличке кондиционера.
• * В линии электропитания должен быть установлен автоматический выключатель с заземлением или сетевой выключатель с отключающей способностью, в 1,5 раза превышающей максимальный потребляемый ток агрегата.
• * Если вилка кондиционера не соответствует розетке сети электропитания, обратитесь к квалифицированному электрику для замены розетки.
• Не эксплуатируйте кондиционер Zanussi при поврежденном кабеле электропитания. По вопросу замены поврежденного кабеля обратитесь к квалифицированному специалисту.
• Позаботьтесь, чтобы шум и горячий воздух от наружного блока не мешали соседям.
• При нарушении нормальной работы кондиционера обратитесь в сервисный центр.
• По вопросу перемещения или демонтажа кондиционера обратитесь в специализированную организацию либо сервисный центр.
• * Не загораживайте воздухозаборные и воздуховыпускные отверстия наружного блока, так как это может привести к снижению тепло- или холодопроизводительности.

Поиск и устранение неисправностей

При возникновении следующих неисправностей отключите кондиционер, отсоедините его от сети электропитания и обратитесь в сервисный центр.

Неисправности:

• Часто мигают индикаторы (5 раз в секунду). Вы отключили кондиционер и через две-три минуты включили его снова, но индикаторы продолжают мигать.
• Часто перегорает плавкий предохранитель или срабатывает автоматический выключатель.
• Внутрь кондиционера попала вода или посторонние предметы.
• Плохо работает приемник сигналов пульта ДУ или выключатель кондиционера.

• Другие нарушения в работе кондиционера.

  Кондиционер не работает	Отсутствует электропитание. Вилка не вставлена в розетку. В пульте ДУ разрядились элементы питания. Кондиционер отключился по таймеру.	подождите пока возобновится электропитание. Вставьте вилку в розетку. Замените элементы питания. Отмените настройку таймера.
  Недостаточная холодо- ИЛИ	Задана слишком высокая (в режиме охлаждения) или слишком низкая (в режиме обогрева) температура воздуха в помещении. Воздушный фильтр забит пылью.	Правильно задайте температуру. Очистите воздушный фильтр.
  теплопроизводительность	Посторонние предметы загораживают воздухозаборную или воздуховыпускную решетку наружного блока.	Удалите посторонние предметы.
  	Открыты двери или окна.	Закройте двери или окна.
  Кондиционер не охлаждает и не обогревает	Посторонние предметы загораживают воздухозаборную или воздуховыпускную решетку наружного блока. Активизирована трехминутная задержка включения.	Удалите посторонние предметы и снова включите кондиционер. Немного подождите.

  Если устранить неисправность не удалось, обратитесь в сервисный центр, назовите модель изделия и подробно опишите возникшую неисправность.

  Внимание:

  Во избежание поражения электрическим током не меняйте электропроводку и не проводите ремонт кондиционера самостоятельно.

  Общее

  Утилизация

  По окончании срока службы кондиционер Zanussi следует утилизировать. Подробную информацию по утилизации кондционера Вы можете получить у представителя местного органа власти.

  Транспортировка и хранение

  Прибор должен храниться в упаковке изготовителя в закрытом помещении при температуре от + 4 до + 40 °C и относительной влажности до 85% при температуре 25 °C.

  Транспортирование и хранение прибора должно соответствовать указаниям манипуляционных знаков на упаковке.

  Дата изготовления

  Дата изготовления зашифрована в code-128.

  Дата изготовления определяется следующим образом:

  SN хххххххххххххххххххххх

  месяц и год производства

  Срок эксплуатации прибора составляет 10 лет при условии соблюдения соответствующих правил по установке и эксплуатации.


  Гарантия

  Гарантийный срок-3 года. Гарантийное обслуживание кондиционеров производится в

  соответствии с гарантийными обязательствами, перечисленными в гарантийном талоне.

  Комплектация

  Кондиционер сплит-система бытовая (наружный или внутренний блок); крепления для монтажа на стену (только для внутреннего блока);

  пульт ДУ; инструкция (руководство пользователя); гарантийный талон (в инструкции).

  Сертификация

  Товар сертифицирован на территории Таможенного союза.	Срок службы прибора - 10 лет / Device service life is 10 years.
  Товар соответствует требованиям нормативных документов:	Изготовитель оставляет за собой право
  ТР ТС 004/2011 «О безопасности низковольтного оборудования» ТР ТС 020/2011 «Электромагнитная	на внесение изменений в конструкцию и характеристики прибора.
  совместимость технических средств»	Занусси — зарегистрированная торговая марка, используемая в соответствии с лицензией
  Импортёр и уполномоченное изготовителем лицо:	АВ Electrolux (публ.). / Zanussi is a registered trademark used under
  ООО «Р-Климат», Россия, 119049, г. Москва, ул. Якиманка Б., д. 35, стр. 1, эт. 3, пом. 1, ком. 4 Тел./Факс: +7 (495) 777-19-67 e-mail:	license from AB Electrolux (publ.). Сделано в Китае.

Настоящий документ не ограничивает определенные законом права потребителей, но дополняет и уточняет оговоренные законом обязательства, предполагающие соглашение Сторон, либо договор.

Поздравляем вас с приобретением техники отличного качества!

Убедительно просим вас во избежание недоразумений до установки/эксплуатации изделия внимательно изучить его инструкцию по эксплуатации.

В конструкцию, комплектацию или технологию изготовления изделия, с целью улучшения его технических характеристик, могут быть внесены изменения. Такие изменения вносятся без предварительного уведомления Покупателя и не влекут обязательств по изменению/улучшению ранее выпущенных изделий.

Дополнительную информацию об этом и других изделиях Вы можете получить у Продавца или по нашей информационной линии в г. Москве:

Тел. 8-800-500-07-75 (По России звонок бесплатный, круглосуточно 24/7/365).

E-mail:

Адрес в Интернет:

Внешний вид и комплектность изделия

Тщательно проверьте внешний вид изделия и его комплектность, все претензии по внешнему виду и комплектности предъявляйте Продавцу при покупке изделия. Гарантийное обслуживание купленного вами прибора осуществляется через Продавца, специализированные сервисные центры или монтажную организацию, проводившую установку прибора (если изделие нуждается в специальной установке, подключении или сборке).

По всем вопросам, связанным с техобслуживанием изделия, обращайтесь в специализированные сервисные центры. Подробная информация о сервисных центрах, уполномоченных осуществлять ремонт и техническое обслуживание изделия, находится на вышеуказанном сайте.

Заполнение гарантийного талона

Внимательно ознакомьтесь с гарантийным талоном и проследите, чтобы он был правильно заполнен и имел штамп Продавца. При отсутствии штампа Продавца и даты продажи (либо кассового чека с датой продажи) гарантийный срок исчисляется с даты производства изделия.

Запрещается вносить в гарантийный талон какие-либо изменения, а также стирать или переписывать указанные в нём данные. Гарантийный талон должен содержать: наименование и модель изделия, его серийный номер, дата продажи, а также имеется подпись уполномоченного лица и штамп Продавца.

В случае неисправности прибора по вине изготовителя обязательство по устранению неисправности будет возложено на уполномоченную изготовителем организацию. В данном случае покупатель вправе обратиться к Продавцу.

Ответственность за неисправность прибора, возникшую по вине организации, проводившей установку (монтаж) прибора возлагается на монтажную организацию. В данном случае необходимо обратиться к организации, проводившей установку (монтаж) прибора.

Для установки (подключения) изделия (если оно нуждается в специальной установке, подключении или сборке) рекомендуем обращаться в специализированные сервисные центры, где можете воспользоваться услугами квалифицированных специалистов. Продавец, уполномоченная изготовителем организация, импортер и изготовитель не несут ответственности за недостатки изделия, возникшие из-за его неправильной установки (подключения).

Область действия гарантии

Обслуживание в рамках предоставленной гарантии осуществляется только на территории РФ и распространяется на изделия, купленные на территории РФ.

Настоящая гарантия не дает права на возмещение и покрытие ущерба, произошедшего в результате переделки или регулировки изделия, без предварительного письменного согласия изготовителя, с целью приведения его в соответствие с национальными или местными техническими стандартами и нормами безопасности, действующими в любой другой стране, кроме РФ, где это изделие было первоначально продано.

Настоящая гарантия распространяется на производственные или конструкционные дефекты изделия

Выполнение ремонтных работ и замена дефектных деталей изделия специалистами уполномоченного сервисного центра производятся в сервисном центре или непосредственно у Покупателя (по усмотрению сервисного центра). Гарантийный ремонт изделия выполняется в срок не более 45 дней. В случае если во время устранения недо-соглашение о новом сроке устранения недостатков товара. Гарантийный срок на комплектующие изделия (детали, которые могут быть сняты с изделия без применения каких-либо инструментов, т. е. ящики, полки, решётки, корзины, насадки, щётки, трубки, шланги и др. подобные комплектующие) составляет 3 (три) месяца. Гарантийный срок на новые комплектующие, установленные на изделие при гарантийном или платном ремонте, либо приобретённые отдельно от изделия, составляет 3 (три) месяца со дня выдачи отремонтированного изделия Покупателю, либо продажи последнему этих комплектующих.

Настоящая гарантия не распространяется на:

• * периодическое обслуживание и сервисное обслуживание изделия (чистку, замену фильтров или устройств, выполняющих функции фильтров);
• любые адаптации и изменения изделия, в т. ч. с целью усовершенствования и расширения обычной сферы его применения, которая указана в Инструкции по эксплуатации изделия, без предварительного письменного согласия изготовителя;
• аксессуары, входящие в комплект поставки.

Настоящая гарантия также не предоставляется в случаях, если недостаток в товаре возник в результате:

• использования изделия не по его прямому назначению, не в соответствии с его Инструкцией по эксплуатации, в том числе эксплуатации изделия с перегрузкой или совместно со вспомогательным оборудованием, не рекомендуемым Продавцом, уполномоченной изготовителем организацией, импортёром, изготовителем;
• * наличия на изделии механических повреждений (сколов, трещин и т. д.), воздействий на изделие чрезмерной силы, химически агрессивных веществ, высоких температур, повышенной влажности/ запылённости, концентрированных паров, если что-либо из перечисленного стало причиной неисправности изделия;
• ремонта/наладки/инсталляции/адаптации/пуска изделия в эксплуатацию не уполномоченными на то организациями/ лицами;
• неаккуратного обращения с устройством, ставшего причиной физических, либо косметических повреждений поверхности;
• если нарушены правила транспортировки/хранения/монтажа/ эксплуатации;
• стихийных бедствий (пожар, наводнение и т. д.) и других причин, находящихся вне контроля Продавца, уполномоченной изготовителем организации, импортёра, изготовителя и Покупателя, которые причинили вред изделию;
• неправильного подключения изделия к электрической или водопроводной сети, а также неисправностей (несоответствие рабочих параметров) электрической или водопроводной сети и прочих внешних сетей;
• дефектов, возникших вследствие попадания внутрь изделия посторонних предметов, жидкостей, кроме предусмотренных инструкцией по эксплуатации, насекомых и продуктов их жизнедеятельности и т. д.;
• необходимости замены ламп, фильтров, элементов питания, аккумуляторов, предохранителей, а также стеклянных/фарфоровых/ матерчатых и перемещаемых вручную деталей и других дополнительных быстроизнашивающихся/сменных деталей изделия, которые имеют собственный ограниченный период работоспособности, в связи с их естественным износом;
• дефектов системы, в которой изделие использовалось как элемент этой системы.

Особые условия гарантийного обслуживания кондиционеров Настоящая гарантия не распространяется на недостатки работы изделия в случае, если Покупатель по своей инициативе (без учета соответствующей информации Продавца) выбрал и купил кондиционер Zanussi надлежащего качества, но по своим техническим характеристикам не предназначенный для помещения, в котором он был впоследствии установлен Покупателем.

Уважаемый Покупатель!

Напоминаем, что неквалифицированный монтаж кондиционеров может привести к его неправильной работе и, как следствие, к выходу изделия из строя. Монтаж данного оборудования должен производиться согласно документу СТО НОСТРОЙ 2.23.-2011 о «Монтаже и пуско-наладке испарительных компрессорно-конденсаторных блоков бытовых систем кондиционирования в зданиях и сооружениях» с обязательным проведением пуско-наладочных работ и обязательным заполнением протокола о приемке оборудования после проведения пусконаладочных работ.

В случае возникновения в кондиционерах недостатков в результате нарушения порядка их установки гарантия не распространяется. Гарантию на монтажные работы и связанные с ними недостатки в работе изделия несет монтажная организация.

желанию Покупателя в нарушение действующих в РФ требований СНиПов, стандартов и иной технической документации: был неправильно подобран и куплен кондиционер (-ы) для конкретного помещения; были неправильно смонтирован(-ы) (установлен(-ы)) блок(-и) купленного Покупателем кондиционера. Также обращаем внимание Покупателя на то, что в соответствии с Жилищным Кодексом РФ Покупатель обязан согласовать монтаж купленного кондиционера (-ов) с эксплуатирующей организацией и компетентными органами исполнительной власти субъекта Российской

Федерации. Продавец, Уполномоченная изготовителем организация. Импортер, Изготовитель снимают с себя всякую ответственность за любые неблагоприятные последствия, связанные с использованием купленного кондиционера (-ов) без утвержденного плана монтажа и разрешения вышеуказанных организаций.

Памятка по уходу за кондиционером:

• 1. раз в 2 недели (при интенсивной эксплуатации чаще), контролируйте чистоту воздушных фильтров во внутреннем блоке (см. инструкцию по эксплуатации). Защитные свойства этих фильтров основаны на электростатическом эффекте, поэтому даже при незначительном загрязнении фильтр перестает выполнять свои функции;
• 2. один раз в год необходимо проводить профилактические работы, включающие в себя очистку от пыли и грязи теплообменников внутреннего и внешнего блоков, проверку давления в системе, диагностику всех электронных компонентов кондиционера, чистку дренажной системы. Данная процедура предотвратит появление неисправностей и обеспечит надежную работу вашего кондиционера;
• 3. раз в год (лучше весной), при необходимости, следует вычистить теплообменник наружного блока и проверить работу кондиционера на всех режимах. Это обеспечит надежную работу вашего кондиционера;
• 4. необходимо учесть, что эксплуатация кондиционера в зимних условиях имеет ряд особенностей. При крайне низких температурах: от -10 °C и ниже для кондиционеров не инверторного типа и от -15 ‘С и ниже для кондиционеров инверторного типа рекомендуется использовать кондиционер Zanussi только в режиме вентиляции. Запуск кондиционера для работы в режимах охлаждения или обогрева может привести к сбоям в работе кондиционера и поломке компрессора. Если на улице отрицательная температура, а конденсат (вода из внутреннего блока) выводится на улицу, то возможно замерзание воды в дренажной системе и, как следствие, конденсат будет вытекать из поддона внутреннего блока в помещение.

Покупатель предупреждён о том, что если товар отнесен к категории товаров, предусмотренных «Перечнем непродовольственных товаров надлежащего качества, не подлежащих возврату или обмену на аналогичный товар другого размера, формы, габарита, фасона, расцветки или комплектации» Пост. Правительства РФ № 55 от 19.01.1998 он не вправе требовать обмена купленного изделия в порядке ст. 25 Закона «О защите прав потребителей» и ст. 502 ГК РФ. С момента подписания Покупателем Гарантийного талона считается, что:

• вся необходимая информация о купленном изделии и его потребительских свойствах предоставлена Покупателю в полном объёме, в соответствии со ст. 10 Закона «О защите прав потребителей»;
• покупатель получил Инструкцию по эксплуатации купленного изделия на русском языке и
• покупатель ознакомлен и согласен с условиями гарантийного обслуживания/особенностями эксплуатации купленного изделия;
• покупатель претензий к внешнему виду/комплектности купленного изделия не имеет.

Отметить здесь, если работа изделия проверялась в присутствии Покупателя.

Подпись Покупателя:...............................................................

Дата:............................................................................................
